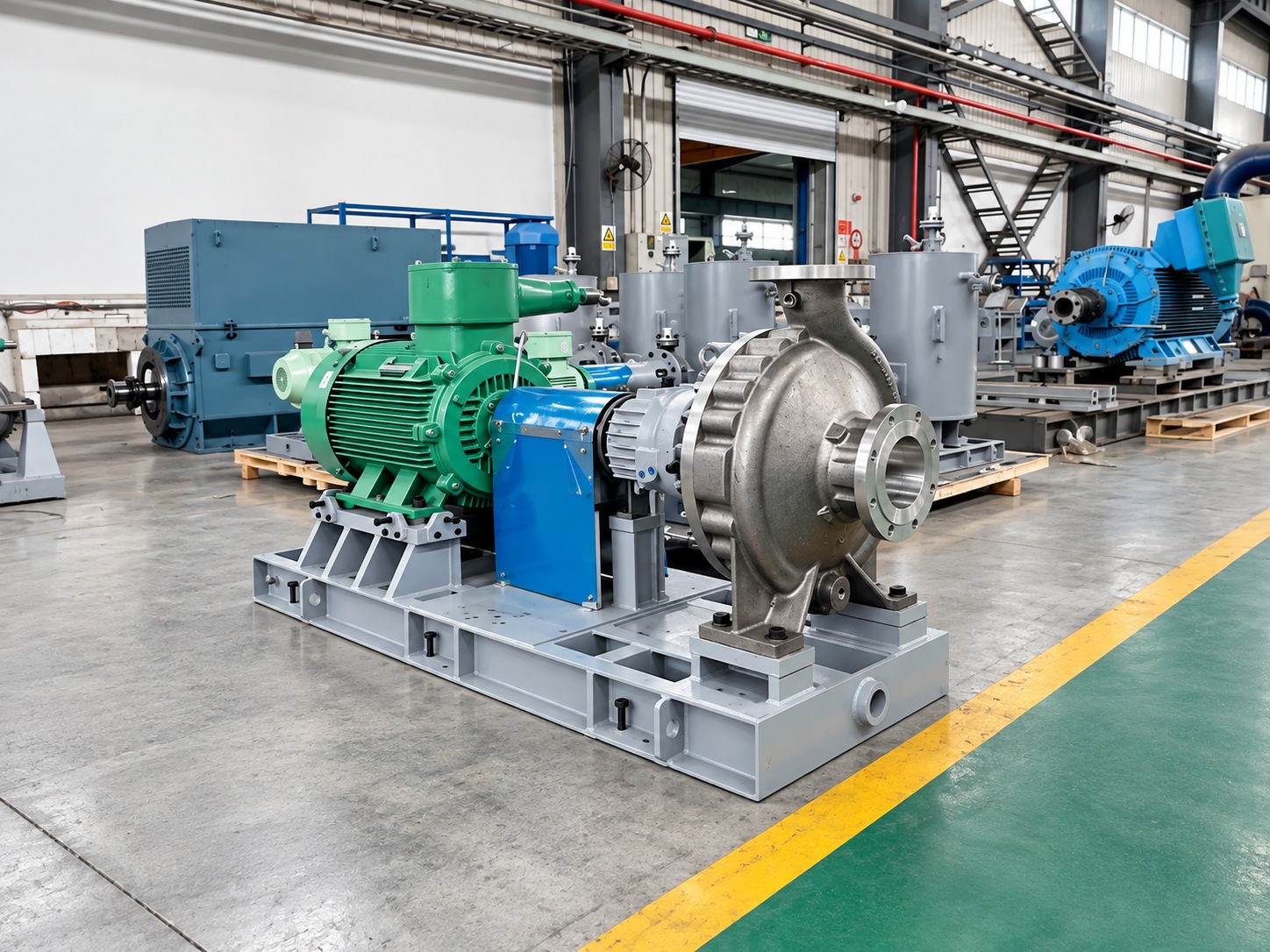

Cụm bơm nằm ngang với động cơ xanh lá và tấm chắn khớp nối màu xanh dương.

CÔNG XÔN / MỘT TẦNG NẰM NGANG

API 610 OH1 & OH2 Bơm công nghệ công xôn

Time Rolling cung cấp bơm công xôn một tầng nằm ngang, thân có chân đỡ hoặc đỡ tại đường tâm cho ứng dụng công nghệ tải nhẹ và trung bình.

Khám phá phạm vi vận hành ↓

HAI BỐ TRÍ GỐI ĐỠ

API 610 OH1 và OH2: khác biệt kết cấu

OH1

Thân bơm có chân đỡ

Thân bơm được đỡ bằng chân phía dưới đường tâm trục. Bánh công tác nhô ra ngoài cụm ổ trục trong bố trí một tầng nằm ngang.

OH2

Thân bơm đỡ tại đường tâm

Thân bơm được đỡ tại đường tâm trục. Bố trí này cho phép thân giãn nở nhiệt quanh đường tâm trục và được cân nhắc khi xem xét điều kiện nhiệt độ cao.

Chọn bố trí gối đỡ cùng với nhiệt độ vận hành, tải đường ống, giới hạn lắp đặt và yêu cầu bảo trì. Cấu hình bơm cuối cùng được xem xét theo điều kiện làm việc đã chỉ định.

CẤU HÌNH

Tùy chọn thiết kế cho quy trình

Có thể xem xét thiết kế đặc biệt cho ứng dụng khác. Các tùy chọn được chọn theo chất lỏng và điều kiện vận hành; không phải cấu hình bơm nào cũng bao gồm.

Bánh công tác hở, lưu lượng thấp hoặc lùi sâu
Thân bơm chống tắc
Áo gia nhiệt
Kết cấu đặc biệt cho áp suất hút cao
Thiết kế tự mồi

PHẠM VI DÒNG OH1 / OH2

Phạm vi vận hành

Áp suất: 13.5 MPa tối đa
Lưu lượng: ～2600 m³/h
Cột áp: ～300 m
Nhiệt độ: 450 °C tối đa

Vật liệu, bố trí làm kín, yêu cầu kiểm tra và thử nghiệm, cùng yêu cầu tuân thủ API 610 nếu có, được thống nhất trong quá trình xem xét kỹ thuật cho bơm được chọn.

Cụm bơm và chi tiết

5 ảnh thực tế

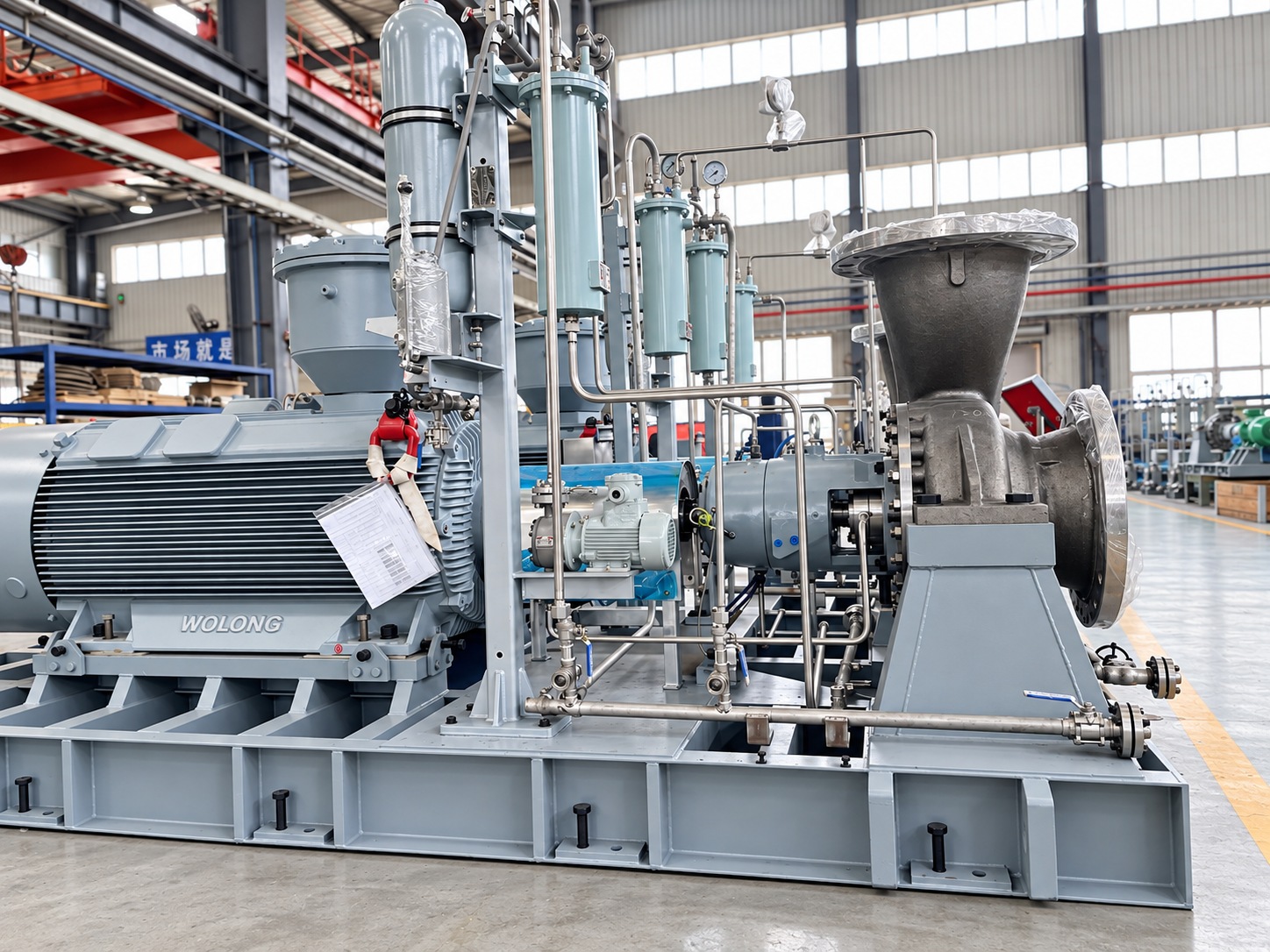

Mặt bên bơm dẫn động bằng động cơ với bình phụ trợ và đường ống.

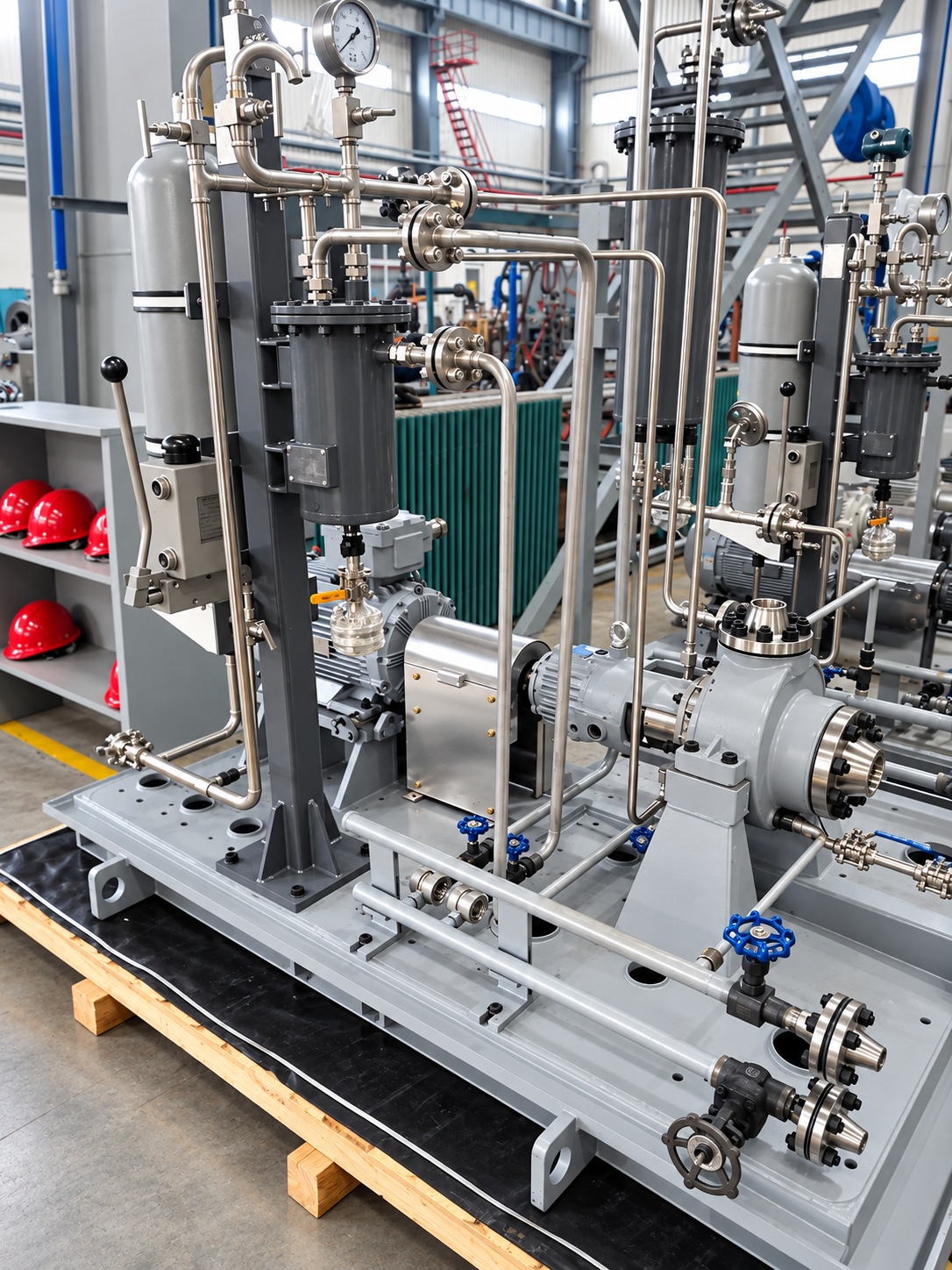

Bơm gắn trên bệ với bình phụ trợ và đường ống kết nối.

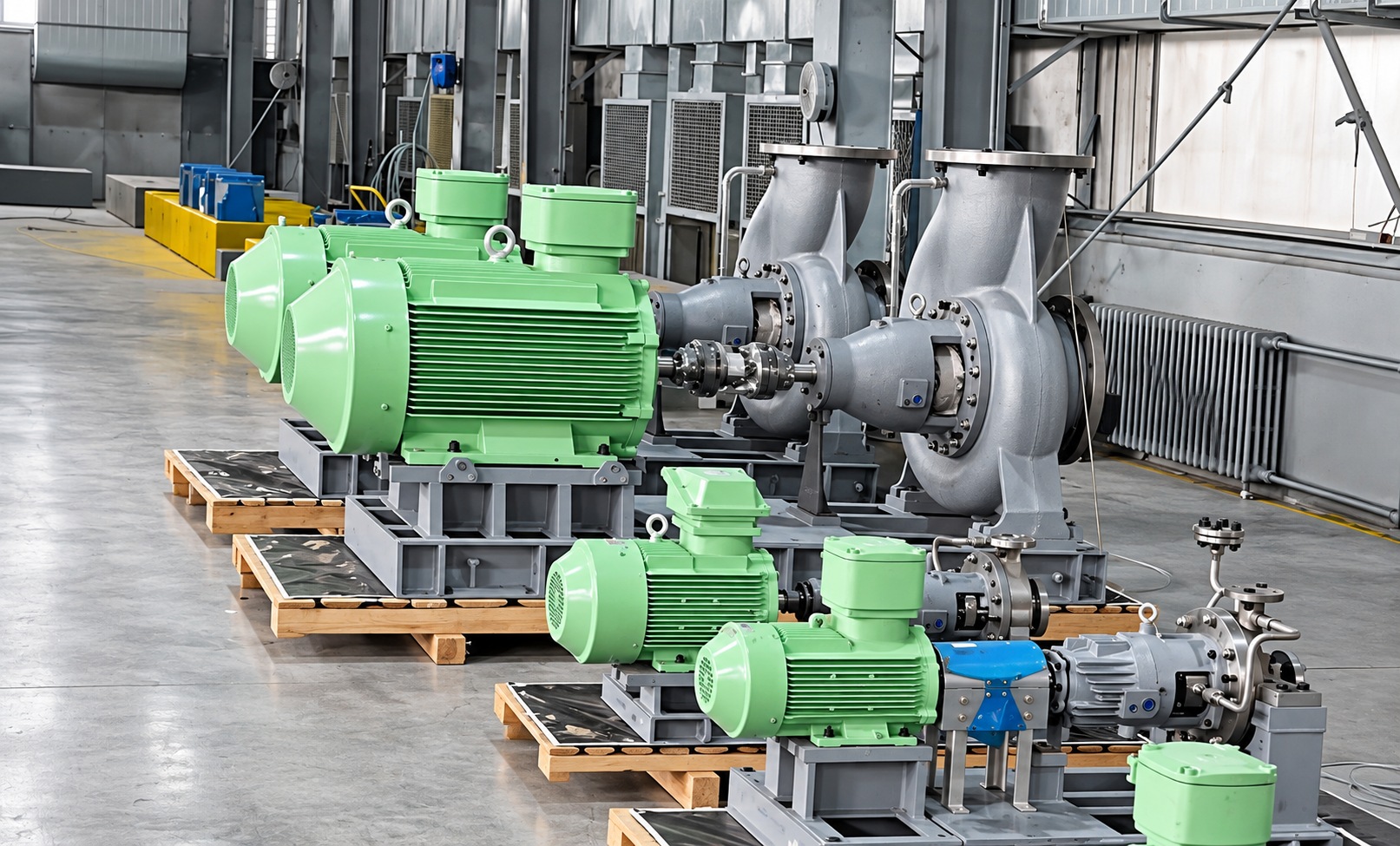

Các cụm bơm dẫn động bằng động cơ trên giá đỡ gỗ vận chuyển.

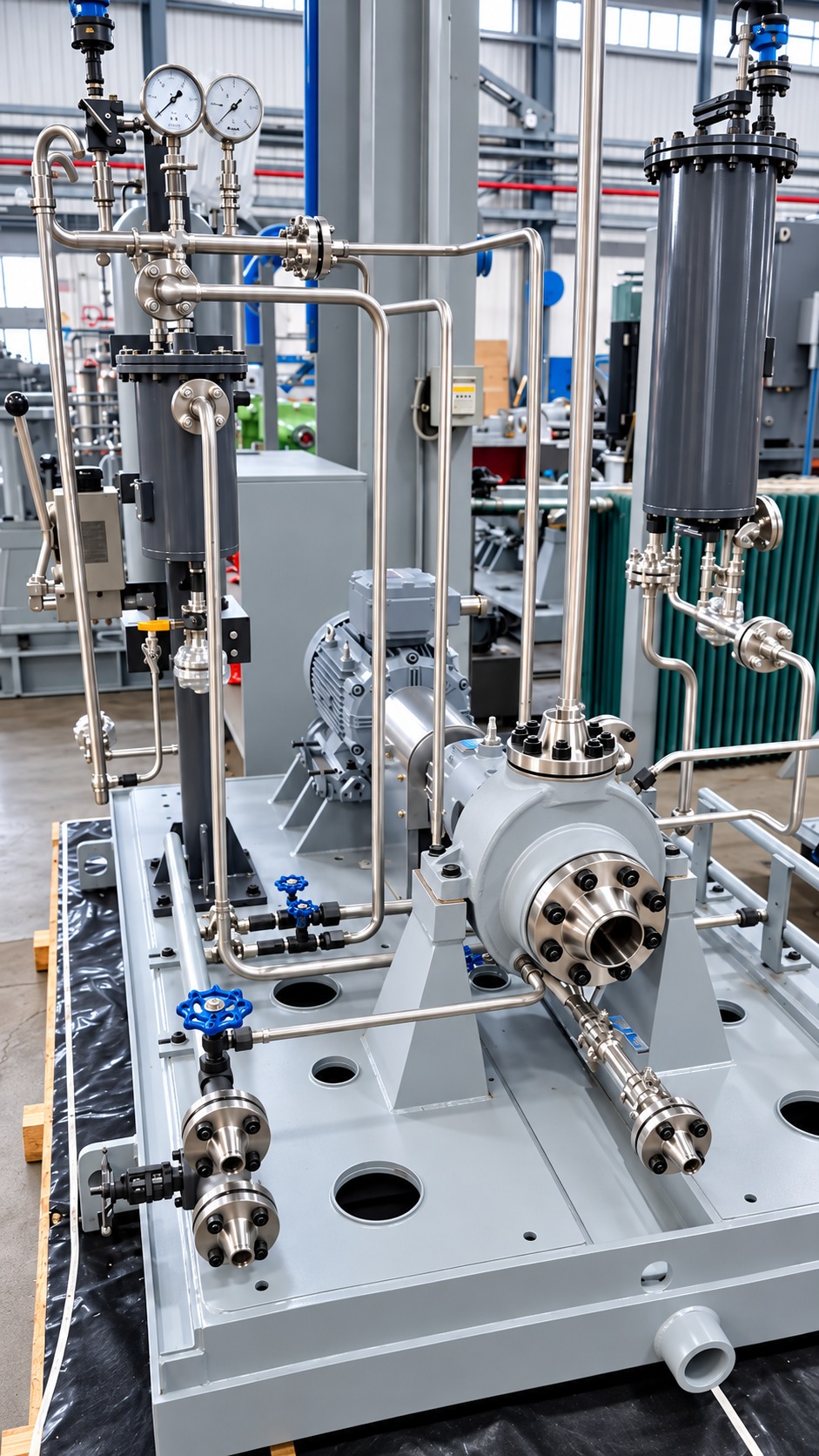

Mặt trước thân bơm, cửa hút mặt bích và đường ống phụ trợ.

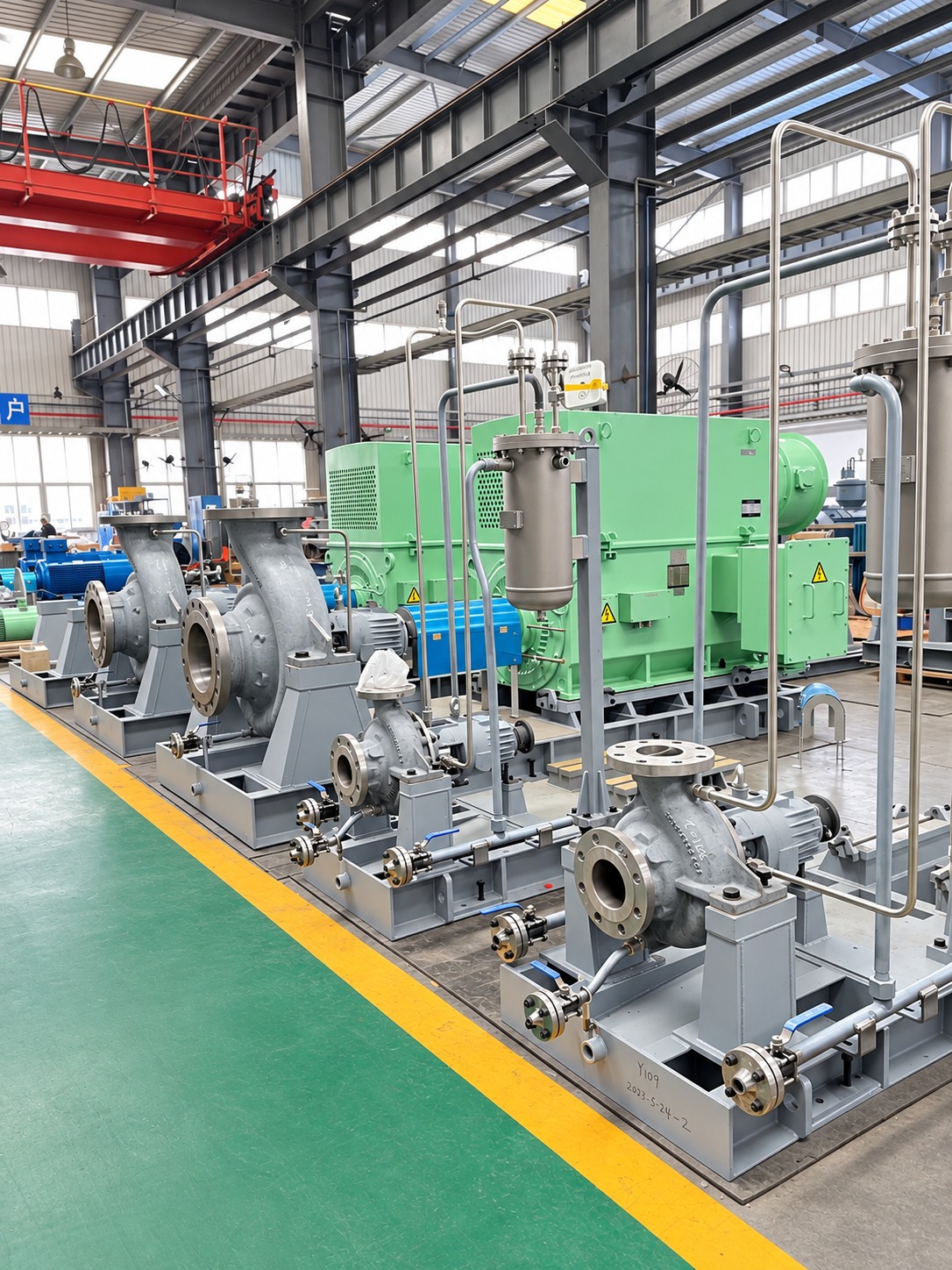

Các cụm bơm nhiều kích thước trong xưởng.

Tìm hiểu thêm về bơm và phụ tùng của chúng tôi

Dòng sản phẩm phục vụ ứng dụng công nghệ tải nhẹ và trung bình. Đặc tính chất lỏng, hàm lượng chất rắn, điều kiện hút và nhiệt độ quyết định bố trí tiêu chuẩn hay thiết kế đặc biệt nào phù hợp.
Phạm vi cung cấp gồm bơm công xôn một tầng nằm ngang và các tùy chọn thiết kế đặc biệt đã liệt kê, tùy kết quả xem xét kỹ thuật.
Ảnh thể hiện các cụm ví dụ; động cơ, khớp nối, bệ và thiết bị phụ trợ cung cấp cho đơn hàng được xác định trong phạm vi đã thống nhất.
