Thiết bị đóng vỉ và đóng gói thứ cấp
Kết nối tạo hình và hàn kín vỉ với đóng hộp, đóng thùng và xếp pallet. Time Rolling cung cấp thiết bị đóng vỉ Alu/Alu và Alu/PVC, tiếp đến là đóng gói thứ cấp để vận chuyển.
- Dạng vỉ
- Alu/Alu và Alu/PVC
- Các công đoạn đóng gói
- Từ vỉ đến pallet
- Model máy đóng vỉ
- TR-DPH 260 / 260A

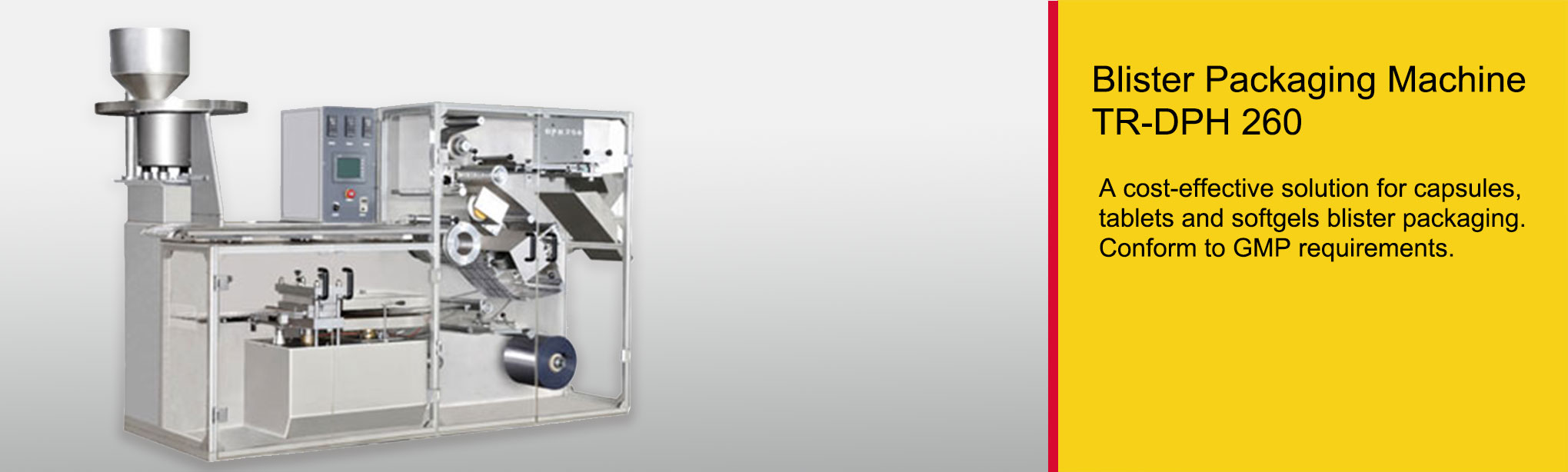

Máy đóng vỉ TR-DPH 260

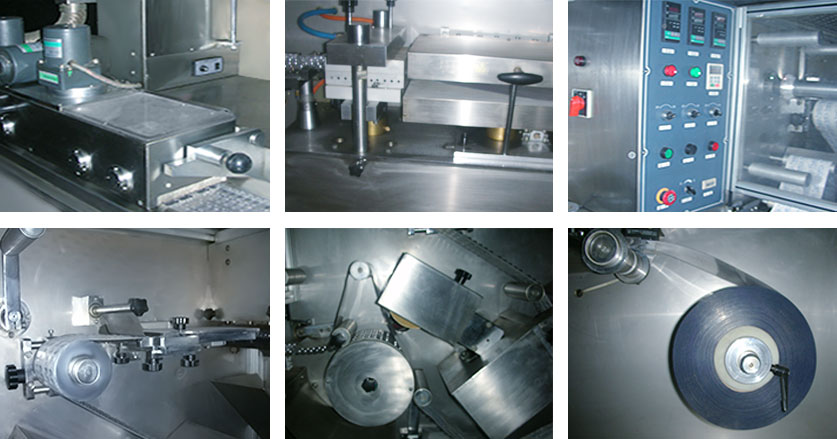

TR-DPH 260 kết hợp các bộ phận thép không gỉ và hợp kim nhôm với vận chuyển vật liệu điều khiển servo. Định vị khuôn và nối vật liệu hỗ trợ thay đổi quy cách đóng gói.
- Đường kính cuộn vật liệu tạo hình lên tới 600 mm.
- Hệ thống kéo servo với chiều dài vỉ điều chỉnh được.
- Thay vật liệu nắp vỉ bằng cơ cấu khóa nhanh và dao cắt mép thừa.
- Bộ nối vật liệu tích hợp và định vị khuôn tự động.
- Xi lanh hàn kín bên trong và thiết kế theo yêu cầu sản xuất GMP.
| Mẫu | TR-DPH 260 |
|---|---|
| Tốc độ tối đa: | Alu/Alu 40 nhịp/phút; Alu/PVC 70 nhịp/phút |
| Năng suất tối đa: | 280 vỉ/phút (vỉ Alu/PVC kích thước 57-80mm) |
| Diện tích tạo hình tối đa: | 245x152 mm |
| Độ sâu tạo hình tối đa: | 12 mm |
| Vật liệu: | Chiều rộng tối đa 260 mm |
| Công suất máy: | 9.6 kW |
| Kích thước máy: | 4 trạm: 2400x740x1,700 mm; 5 trạm: 4450x740x1,700 mm |
| Trọng lượng máy: | 4 trạm: 1,800 kg; 5 trạm: 1,950 kg |

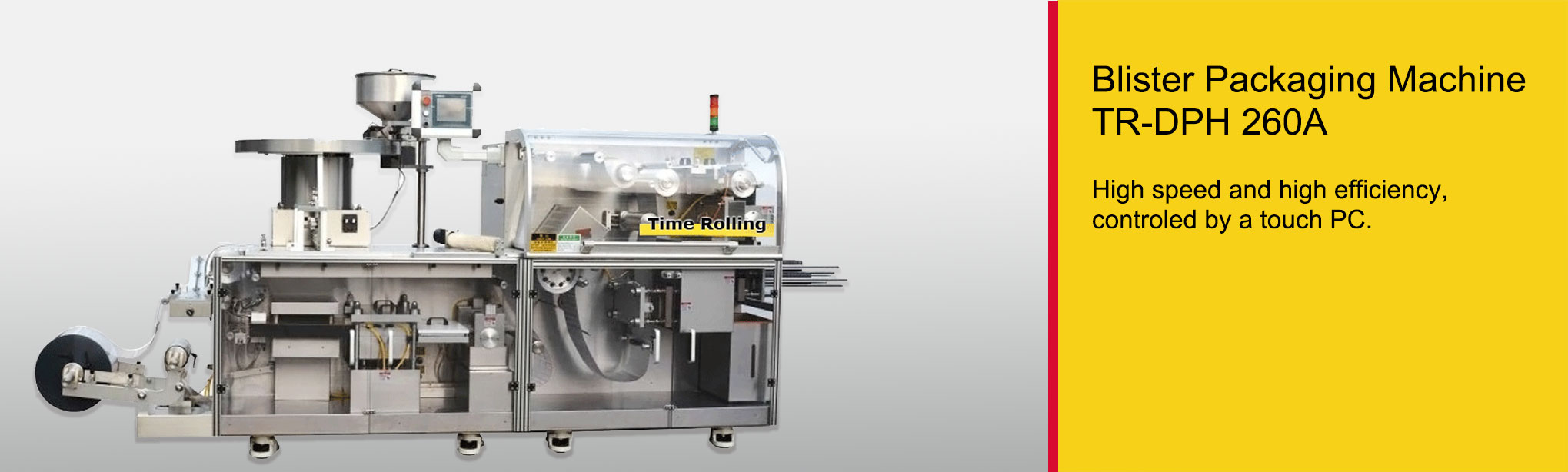

Máy đóng vỉ TR-DPH 260A
TR-DPH 260A là lựa chọn đóng vỉ năng suất cao hơn, có thể kết nối với thiết bị phía sau như máy đóng hộp tốc độ cao.
- Đường kính cuộn vật liệu tạo hình lên tới 600 mm và bộ nối tích hợp.
- Định vị khuôn tự động khi thay đổi quy cách.
- Dao cắt dạng khung giúp giảm phế liệu mép cắt.
- Cắt ngang, thu vỉ và loại bỏ vỉ lỗi.
- Thiết kế theo yêu cầu sản xuất GMP.
| Mẫu | TR-DPH 260A |
|---|---|
| Tốc độ tối đa: | Alu/Alu 100 nhịp/phút; Alu/PVC 200 nhịp/phút |
| Năng suất tối đa: | 800 vỉ/phút (vỉ Alu/PVC kích thước 57-80 mm) |
| Diện tích tạo hình tối đa: | 245x180 mm |
| Độ sâu tạo hình tối đa: | 12 mm |
| Vật liệu: | Chiều rộng tối đa 260 mm |
| Công suất máy: | 15kW |
| Kích thước máy: | 4800x1250x2,000 mm |
| Trọng lượng máy: | 2,500 kg |

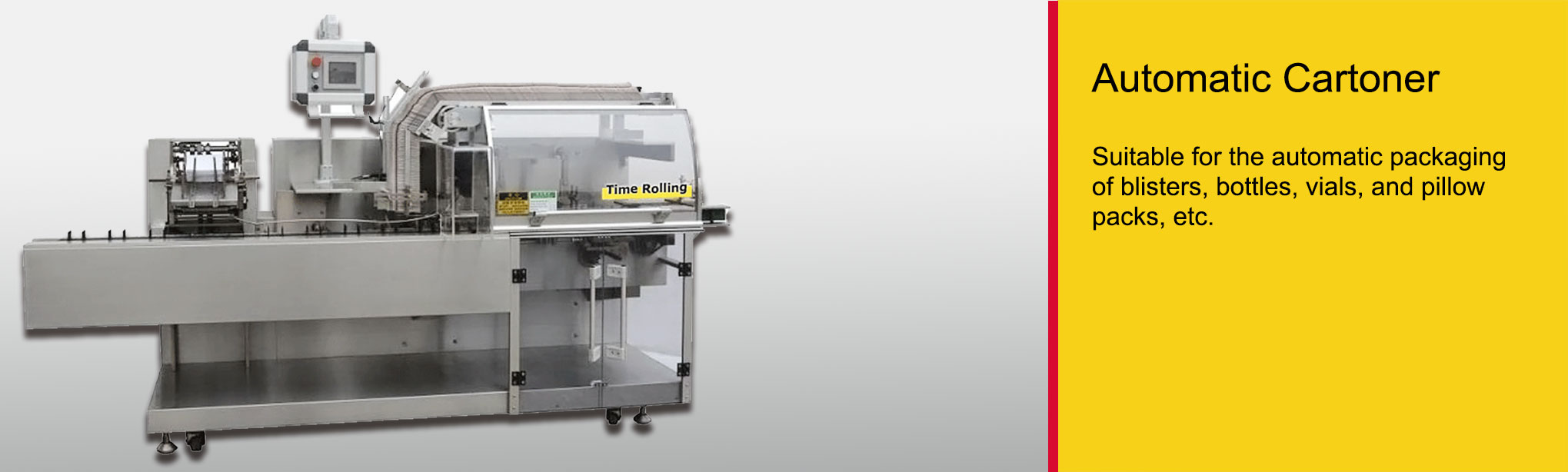

Máy đóng hộp tự động
Máy đóng hộp chuyển động gián đoạn đóng gói vỉ, chai, lọ và túi dạng gối. Máy gấp tờ hướng dẫn, mở hộp, đưa sản phẩm và tờ hướng dẫn vào hộp, dập nổi, đóng hộp và đưa hộp thành phẩm ra ngoài.
- Đóng hộp bằng gài mép hoặc keo nóng chảy.
- Thay đổi quy cách cho các kích thước hộp khác nhau.
- Cảm biến và thiết bị bảo vệ giám sát vận hành.
- Có thể kết nối với máy đóng vỉ, máy đóng túi gối và máy bọc màng ngoài.
| Hạng mục | Yêu cầu kỹ thuật |
|---|---|
| Năng suất tối đa | 120 hộp/phút |
| Dải kích thước hộp | Tối đa 150x115x50mm; tối thiểu 55x30x15mm |
| Công suất máy | 1.8kW |
| Kích thước máy | 3500x1500x1800mm |
| Trọng lượng máy | 1200kg |

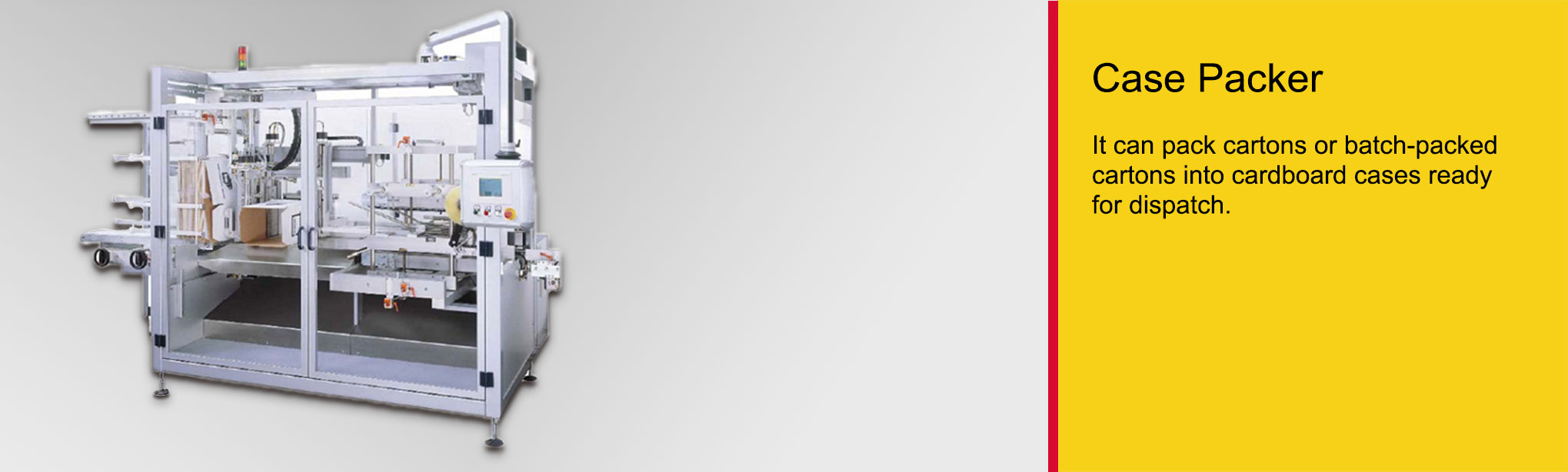

Máy đóng thùng
Máy đóng thùng cuối dây chuyền nạp hộp hoặc nhóm hộp vào thùng vận chuyển. Máy thực hiện dựng thùng, nạp và đóng các nắp trên, dưới.
- Dán bằng băng keo, tùy chọn keo nóng chảy.
- Thiết kế để phối hợp dựng và nạp thùng.
- So sánh kích thước thùng, công suất và yêu cầu tiện ích bên dưới.
| Hạng mục | Yêu cầu kỹ thuật |
|---|---|
| Công suất | 5 thùng/phút |
| Kích thước thùng tối đa (D*R*C) | 600x400x380 mm |
| Kích thước thùng tối thiểu (D*R*C) | 150x150x110mm |
| Công suất điện | 3 kW |
| Áp suất khí | 0.6 MPa |
| Kích thước máy (D*R*C) | 3200x1820x1900mm |
| Khối lượng | 1,500 kg |

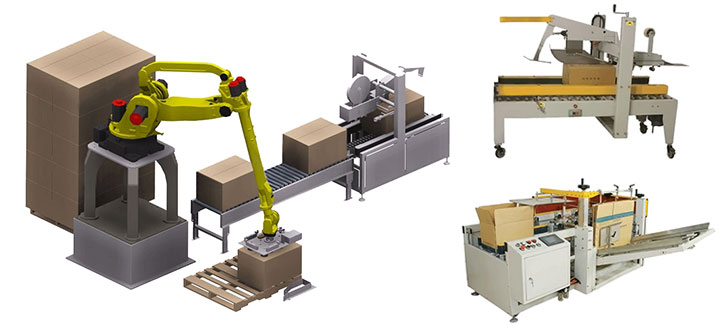

Dây chuyền xếp pallet tự động
Hệ thống xếp pallet nhỏ gọn kết hợp dựng thùng, nạp, dán thùng và xếp pallet. Điều khiển chuyển động bằng servo hỗ trợ gắp và đặt sản phẩm từ các vị trí thay đổi.
