TIME ROLLING · KHAI THÁC DẦU KHÍ
Cần bơm và phụ kiện
Time Rolling cung cấp cần bơm và phụ kiện khớp nối cho giếng dầu khai thác bằng bơm cần. Sản xuất kết hợp chồn liên tục, gia công CNC và kiểm tra từ tính huỳnh quang, với công suất công bố đến năm triệu mét mỗi năm.
- Cấp C và D
- API 11B
- Kiểm tra hạt từ đầu cần
- 100%
- Sản lượng nhà máy tối đa công bố
- 5 triệu m/năm
Chế tạo và kiểm tra cần bơm
Nguyên liệu được kiểm tra trước sản xuất. Nắn thẳng, chồn liên tục và gia công CNC tạo thân và đầu cần, sau đó kiểm tra hạt từ huỳnh quang trước giao hàng.

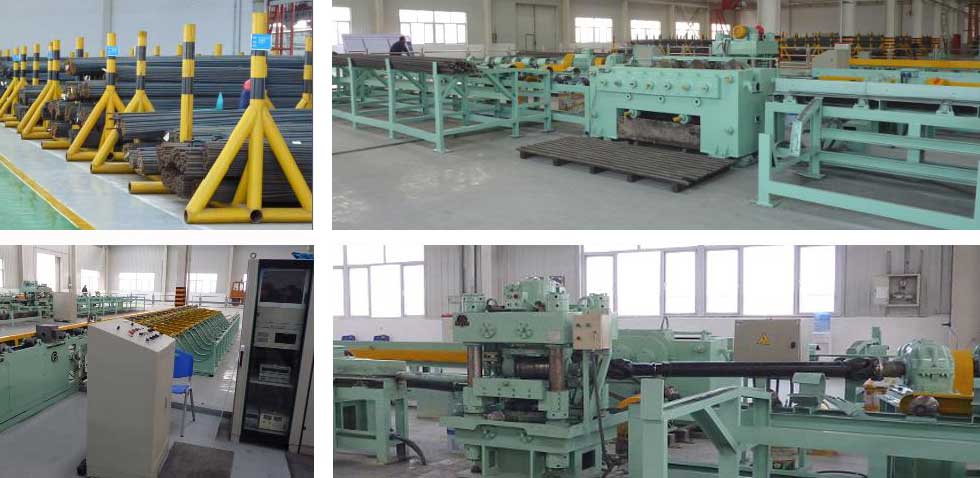

01 Nguyên liệu và nắn thẳng
Kiểm tra vật liệu đầu vào và nắn thẳng thanh nóng để bảo đảm độ chính xác kích thước.

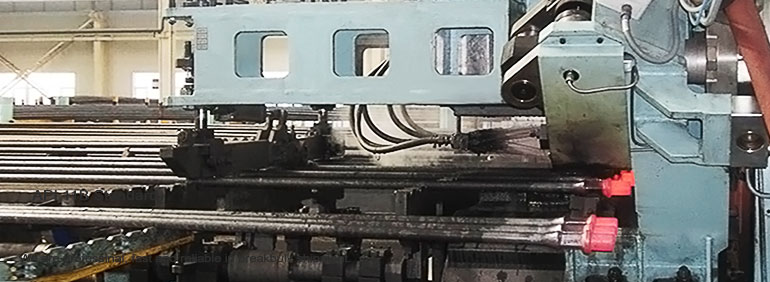

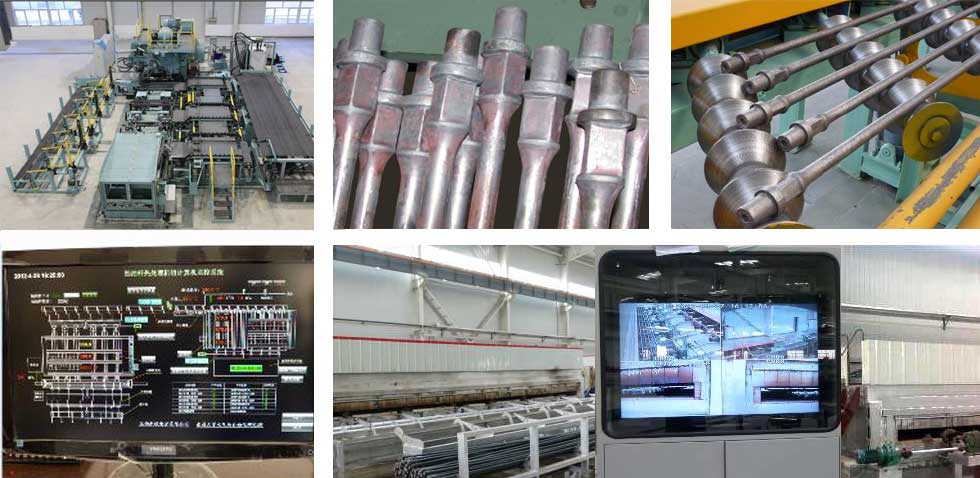

02 Chồn liên tục
Dùng dây chuyền chồn liên tục tự động có xuất xứ Nga để tạo đầu cần.

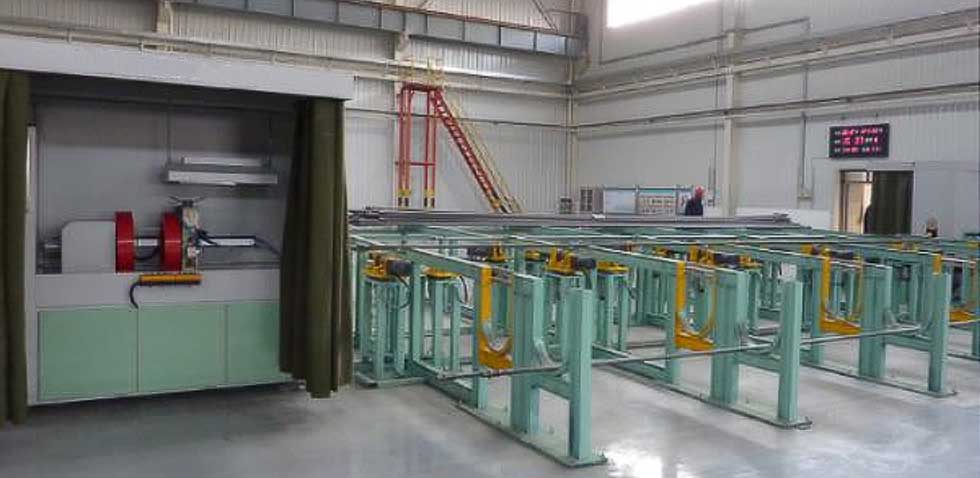

03 Kiểm tra hạt từ
Kiểm tra hạt từ huỳnh quang đầu cần trước khi giao hàng.

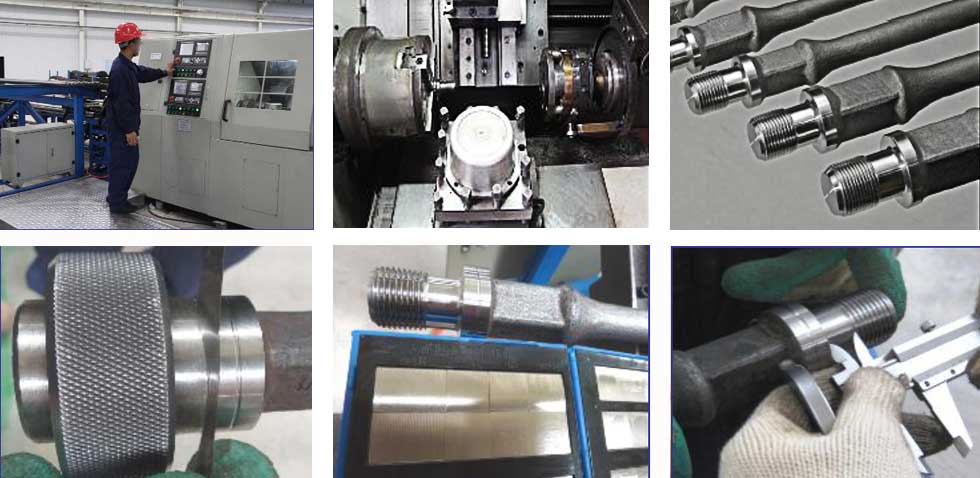

04 Gia công CNC
Gia công đầu và ren cần bơm bằng thiết bị CNC.

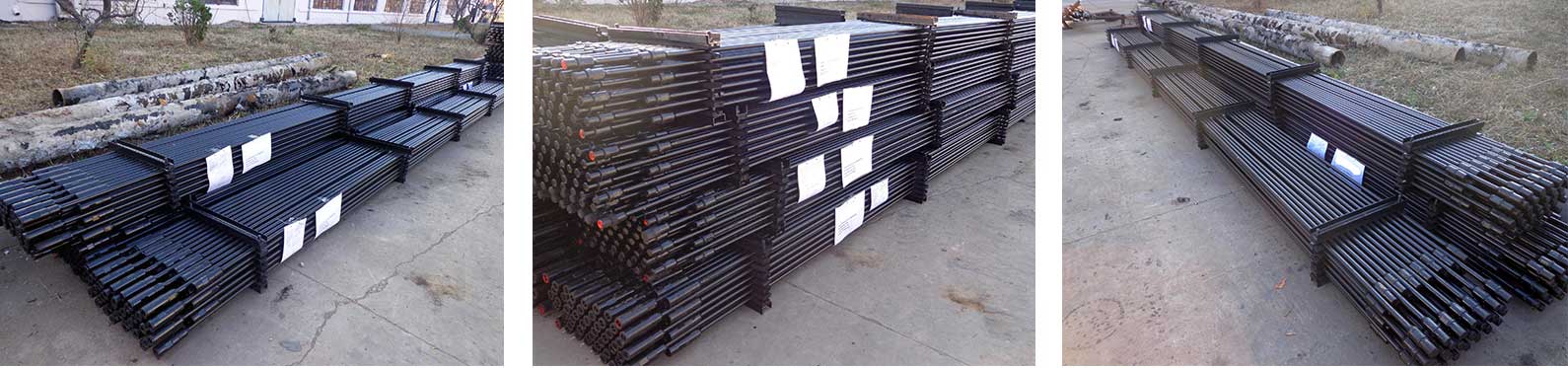

Cấp và kích thước cần bơm
Cần bơm thông thường được chế tạo theo API Specification 11B, cấp C và D. Cũng có cần cấp H cho các ứng dụng giếng và bơm lớn hơn. Xem xét yêu cầu cấp, kích thước và kết nối theo điều kiện vận hành.
| Kích thước danh nghĩa inch | Đường kính ngoài mm | Đường kính danh nghĩa của ren | Bề rộng đặt cờ lê | Chiều dài | ||
|---|---|---|---|---|---|---|
| mm | inch | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| Chiều dài cần ngắn: 20, 44, 68, 92, 116 inch | ||||||

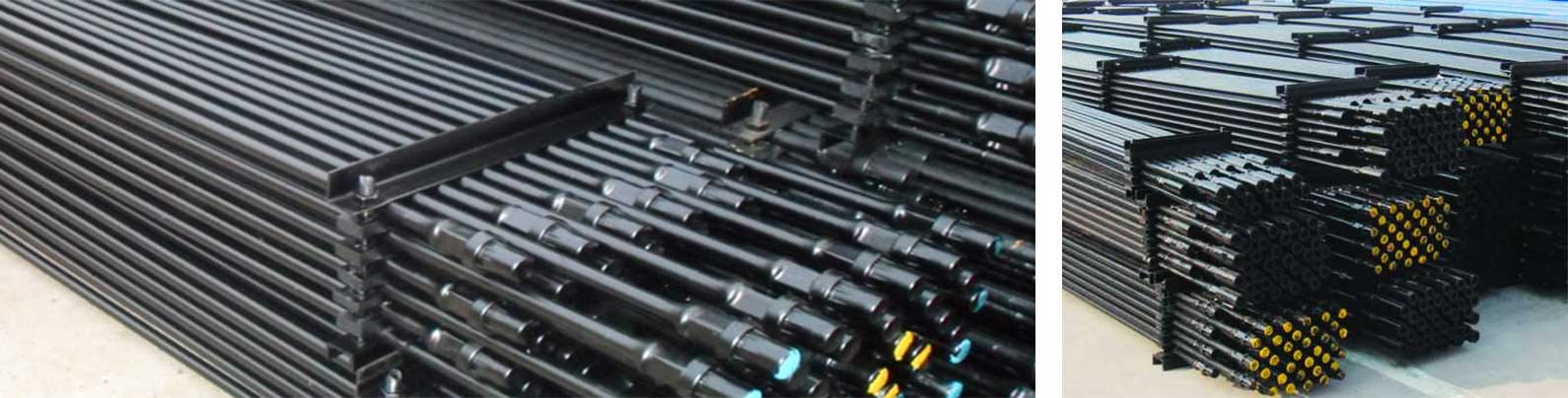

Cấu hình cần
Cần bơm rỗng và các cấu hình cần bổ sung hoàn thiện danh mục cần tiêu chuẩn. Nêu kích thước và bố trí khớp nối yêu cầu theo hình học giếng và điều kiện sử dụng.
Khớp nối xoay và khớp nối cứng cần bơm
Khớp nối xoay tạo khả năng khớp động trong chuỗi cần, giúp truyền tải thanh gia trọng và giảm kẹt trong giếng lệch. Khớp nối cứng cũng được thiết kế để giảm lực cản ma sát và hỗ trợ hành trình bơm hữu hiệu trong giếng.
Khoảng cách đệm tạo bề mặt đỡ cho phần dưới chuỗi cần, giảm tiếp xúc giữa cần, thanh gia trọng và thành ống khai thác. Khớp xoay có thể quay 360° quanh đường tâm, giúp giảm tháo ren; biên dạng khớp nối thuôn hạn chế ma sát chất lỏng và hiệu ứng piston.

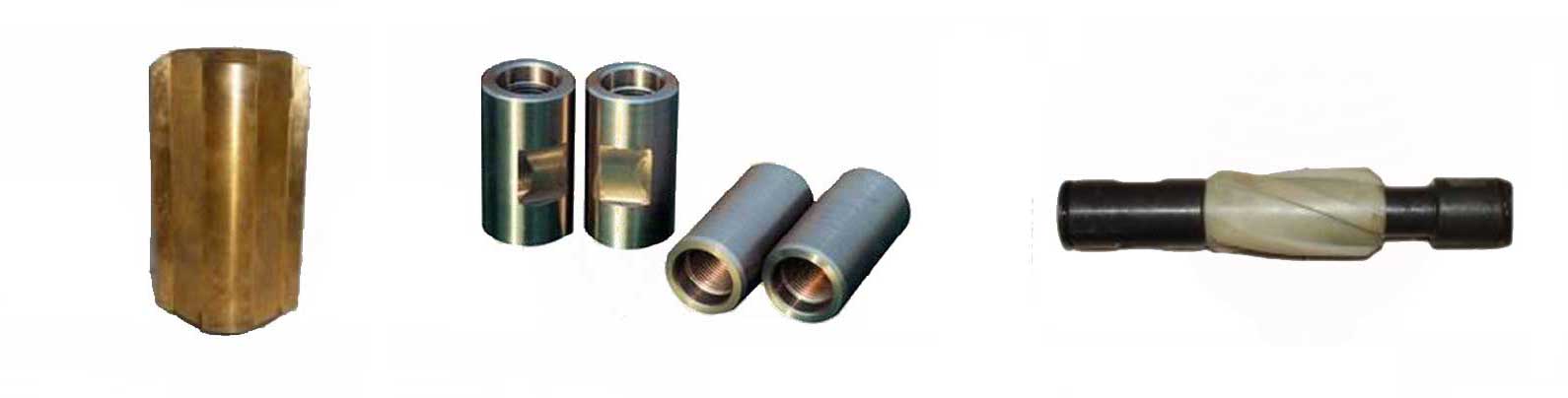

Phụ kiện khớp nối cần bơm
Xem xét kết nối cần và kích thước khớp nối cùng nhau khi chỉ định toàn bộ chuỗi cần bơm.
