Thiết bị thử giếng bề mặt

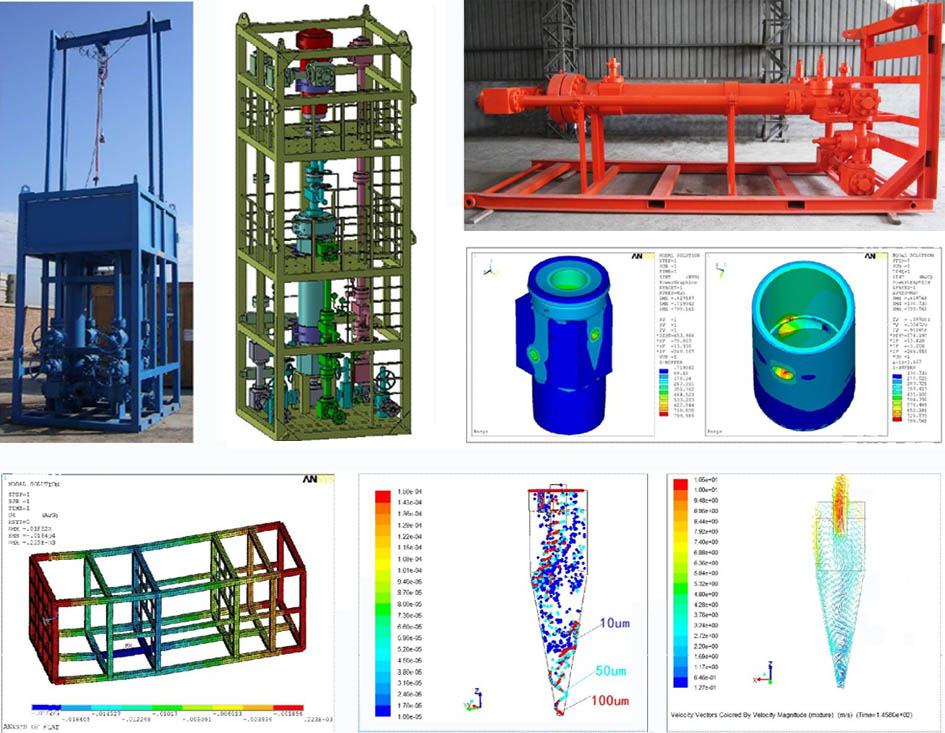

Có bộ tách cát kiểu lọc và cyclone cho thử giếng, làm sạch sau nứt vỉa thủy lực, ống cuộn và sửa chữa giếng bằng snubbing. Hệ thống cho môi trường chua có các mức 5,000, 10,000, 15,000 và 20,000 psi để bảo vệ thiết bị thử giếng phía sau.

• Tiêu chuẩn tham chiếu bình: ASME VIII, Division 2.
• Mặt bích, phụ kiện, đường ống và van cổng: API 6A.
• Tham chiếu điều kiện sử dụng: NACE MR-01-75.

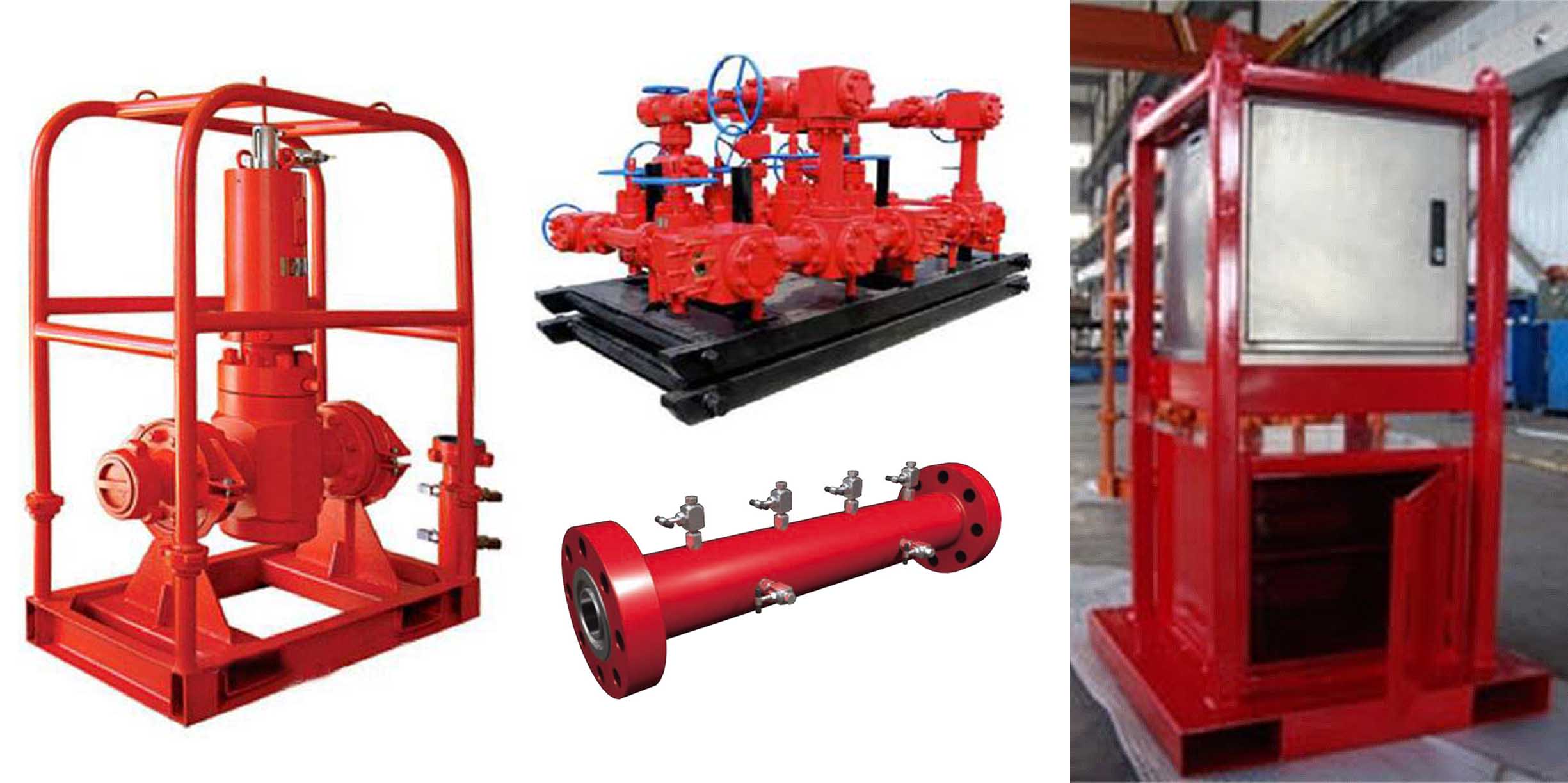

Hệ thống dừng khẩn cấp (ESD) điều khiển van an toàn bề mặt trên đầu dòng chảy. Có thể đóng thủ công hoặc từ xa khi xảy ra sự cố như rò rỉ, vỡ ống hoặc cháy.

Hệ thống cũng có thể mở lại van và, khi cần, điều khiển thêm một van an toàn bề mặt phía trước van tiết lưu.

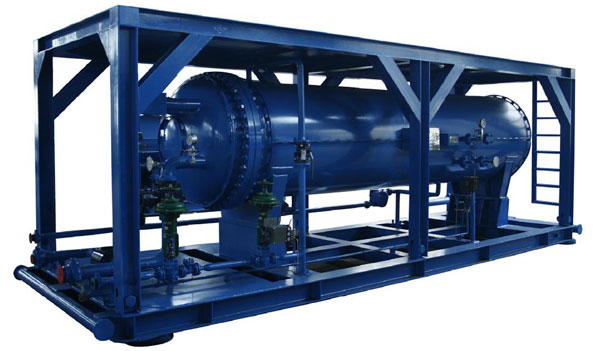

Bộ trao đổi nhiệt hơi nước tăng nhiệt độ hỗn hợp dầu, khí và nước trước khi vào bình tách thử ba pha.

Hơi nước vào vỏ và gia nhiệt gián tiếp chất lỏng trong ống xoắn. Ống xoắn có phần trước và sau, với vòi phun điều chỉnh ở giữa để điều tiết lưu lượng và hỗ trợ trao đổi nhiệt.

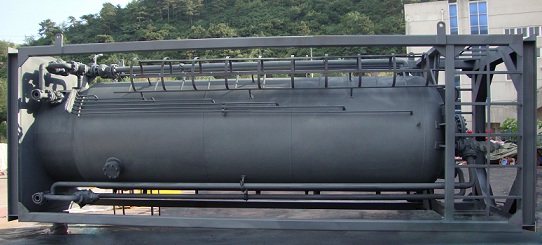

Bồn đệm hỗ trợ kiểm tra số đọc lưu lượng kế dầu của bình tách và đo sản lượng dầu. Khi làm sạch giếng không dùng bình tách hoặc bộ đốt, khí áp suất thấp có thể được dẫn đến khu vực quy định.

Bồn đệm dầu thô từ bình tách để bơm chuyển dầu cấp cho bộ đốt ở lưu lượng và áp suất phù hợp.

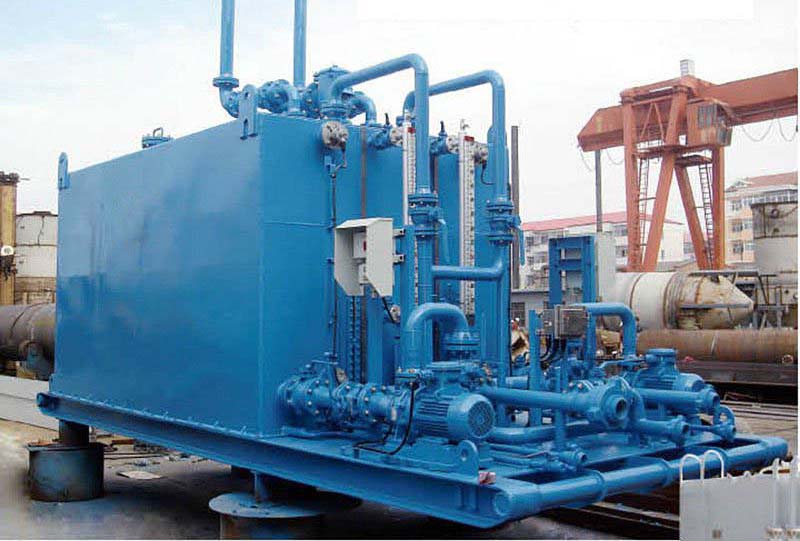

Bồn đo nhận dầu và nước từ bình tách. Số đọc mức chất lỏng dùng để đo sản lượng, còn bơm chuyển dầu thô đi kèm hỗ trợ nạp và vận chuyển chất lỏng.

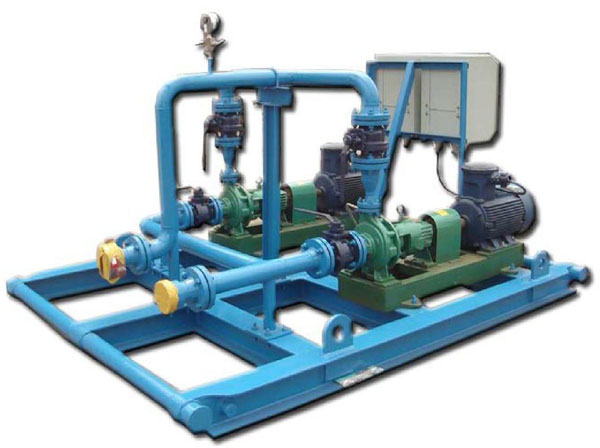

Mỗi skid chuyển dầu thô có hai bơm ly tâm: một bơm làm việc và một bơm dự phòng. Cụm gồm trạm vận hành chống nổ, cụm van và kết nối rắc co.
