TIME ROLLING · KHOAN DẦU KHÍ

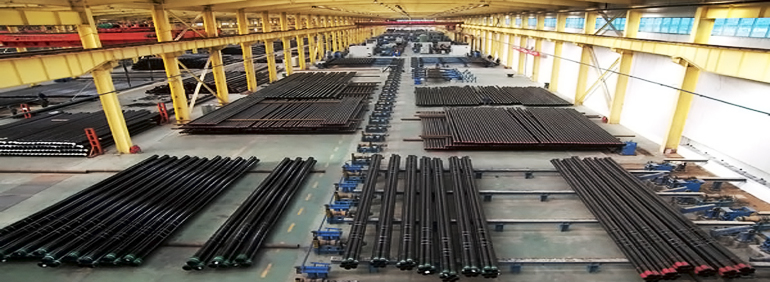

Ống OCTG và ống dẫn
Time Rolling cung cấp ống chuyên dụng dầu khí (OCTG) và ống dẫn cho các dự án dầu khí. Xem thông số ống chống, ống khai thác và ống dẫn, rồi gửi cấp vật liệu, kích thước, kết nối và số lượng yêu cầu để xem xét.
- Ống chống và ống khai thác
- API 5CT / 5B
- Ống dẫn
- API 5L / ASTM
- Nhóm sản phẩm
- 3
01

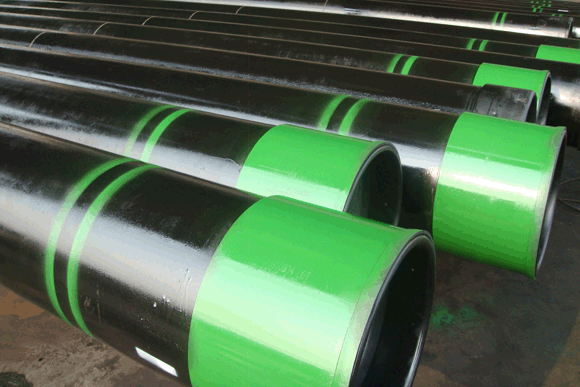

Ống chống API
Time Rolling cung cấp ống chống theo API Spec 5CT và API Spec 5B. Danh mục dưới đây liệt kê đường kính ngoài, khối lượng danh nghĩa, chiều dày thành, mác thép và kiểu đầu ống.
- Tham chiếu kiểm soát chất lượng: ISO 9001 và API Q1.
- Mã đầu ống: P — đầu trơn; S — ren tròn ngắn; L — ren tròn dài; B — ren hình thang.
- Dải chiều dài: R2, 7.62–10.36 m; R3, 10.36–14.63 m.
- Có khớp nối tiêu chuẩn API, khớp nối khe hở đặc biệt và tùy chọn vát mép theo đơn hàng.
Dùng bảng có thể cuộn để so sánh kích thước, mác thép và kiểu đầu ống.
| Đường kính ngoài | Khối lượng danh nghĩa (ren kèm khớp nối) | Thành ống | Mác thép và kiểu đầu ống | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | lb/ft | Kg/m | in | mm | J55/ K55 | L80 | N80 | C90/ T95 | P110 | Q125 |
| 4-1/2 | 114.30 | 10.5 | 15.63 | 0.224 | 5.69 | PSB | -- | -- | -- | -- | -- |
| 4-1/2 | 114.30 | 11.6 | 17.26 | 0.250 | 6.35 | PSLB | PLB | PLB | PLB | PLB | -- |
| 4-1/2 | 114.30 | 13.5 | 20.09 | 0.290 | 7.37 | -- | PLB | PLB | PLB | PLB | -- |
| 4-1/2 | 114.30 | 15.1 | 22.47 | 0.337 | 8.56 | -- | -- | -- | -- | PLB | PLB |
| 5 | 127.00 | 11.5 | 17.11 | 0.220 | 5.59 | PS | -- | -- | -- | -- | -- |
| 5 | 127.00 | 13 | 19.35 | 0.253 | 6.43 | PSLB | -- | -- | -- | -- | -- |
| 5 | 127.00 | 15 | 22.32 | 0.296 | 7.52 | PSLB | PLB | PLB | PLB | PLB | -- |
| 5 | 127.00 | 18 | 26.79 | 0.362 | 9.19 | -- | PLB | PLB | PLB | PLB | PLB |
| 5-1/2 | 139.70 | 14 | 20.83 | 0.244 | 6.2 | PS | -- | -- | -- | -- | -- |
| 5-1/2 | 139.70 | 15.5 | 23.07 | 0.275 | 6.98 | PSLB | -- | -- | -- | -- | -- |
| 5-1/2 | 139.70 | 17 | 25.30 | 0.304 | 7.72 | PSLB | PLB | PLB | PLB | PLB | -- |
| 5-1/2 | 139.70 | 20 | 29.76 | 0.361 | 9.17 | -- | PLB | PLB | PLB | PLB | -- |
| 5-1/2 | 139.70 | 23 | 34.23 | 0.415 | 10.54 | -- | PLB | PLB | PLB | PLB | PLB |
| 6-5/8 | 168.28 | 20 | 29.76 | 0.288 | 7.32 | PSLB | -- | -- | -- | -- | -- |
| 6-5/8 | 168.28 | 24 | 35.72 | 0.352 | 8.94 | PSLB | PLB | PLB | PLB | PLB | -- |
| 6-5/8 | 168.28 | 28 | 41.67 | 0.417 | 10.59 | -- | PLB | PLB | PLB | PLB | -- |
| 6-5/8 | 168.28 | 32 | 47.62 | 0.475 | 12.06 | -- | PLB | PLB | PLB | PLB | PLB |
| 7 | 177.80 | 20 | 29.76 | 0.272 | 6.91 | PS | -- | -- | -- | -- | -- |
| 7 | 177.80 | 23 | 34.23 | 0.317 | 8.05 | PSLB | PLB | PLB | PLB | -- | -- |
| 7 | 177.80 | 26 | 38.69 | 0.362 | 9.19 | PSLB | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 29 | 43.16 | 0.408 | 10.36 | -- | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 32 | 47.62 | 0.453 | 11.51 | -- | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 35 | 52.09 | 0.498 | 12.65 | -- | PLB | PLB | PLB | PLB | PLB |
| 7 | 177.80 | 38 | 56.55 | 0.540 | 13.72 | -- | PLB | PLB | PLB | PLB | PLB |
| 7-5/8 | 193.68 | 26.4 | 39.29 | 0.328 | 8.33 | PSLB | PLB | PLB | PLB | -- | -- |
| 7-5/8 | 193.68 | 29.7 | 44.20 | 0.375 | 9.52 | -- | PLB | PLB | PLB | PLB | -- |
| 7-5/8 | 193.68 | 33.7 | 50.15 | 0.430 | 10.92 | -- | PLB | PLB | PLB | PLB | -- |
| 7-5/8 | 193.68 | 39 | 58.04 | 0.500 | 12.70 | -- | PLB | PLB | PLB | PLB | PLB |
| 8-5/8 | 219.08 | 36 | 53.57 | 0.400 | 10.16 | PSLB | PLB | PLB | PLB | -- | -- |
| 8-5/8 | 219.08 | 40 | 59.53 | 0.450 | 11.43 | -- | PLB | PLB | PLB | PLB | -- |
| 8-5/8 | 219.08 | 44 | 65.48 | 0.500 | 12.70 | -- | PLB | PLB | PLB | PLB | -- |
| 8-5/8 | 219.08 | 49 | 72.92 | 0.557 | 14.15 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 36 | 53.57 | 0.352 | 8.94 | PSLB | -- | -- | -- | -- | -- |
| 9-5/8 | 244.48 | 40 | 59.53 | 0.395 | 10.03 | PSLB | PLB | PLB | PLB | -- | -- |
| 9-5/8 | 244.48 | 43.5 | 64.73 | 0.435 | 11.05 | -- | PLB | PLB | PLB | PLB | -- |
| 9-5/8 | 244.48 | 47 | 69.94 | 0.472 | 11.99 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 53.5 | 79.62 | 0.545 | 13.84 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 58.4 | 86.91 | 0.595 | 15.11 | -- | PLB | PLB | PLB | PLB | PLB |
| 10-3/4 | 273.05 | 40.5 | 60.27 | 0.350 | 8.89 | PSB | -- | -- | -- | -- | -- |
| 10-3/4 | 273.05 | 45.5 | 67.71 | 0.400 | 10.16 | PSB | -- | -- | -- | -- | -- |
| 10-3/4 | 273.05 | 51 | 75.90 | 0.450 | 11.43 | PSB | PSB | PSB | PSB | PSB | -- |
| 10-3/4 | 273.05 | 55.5 | 82.59 | 0.495 | 12.57 | -- | PSB | PSB | PSB | PSB | -- |
| 10-3/4 | 273.05 | 60.7 | 90.33 | 0.545 | 13.84 | -- | -- | -- | PSB | PSB | PLB |
| 10-3/4 | 273.05 | 65.7 | 97.77 | 0.595 | 15.11 | -- | -- | -- | PSB | PSB | PLB |
| 11-3/4 | 298.45 | 47 | 69.64 | 0.375 | 9.53 | PSB | -- | -- | -- | -- | -- |
| 11-3/4 | 298.45 | 54 | 80.36 | 0.435 | 11.05 | PSB | -- | -- | -- | -- | -- |
| 11-3/4 | 298.45 | 60 | 89.29 | 0.489 | 12.42 | PSB | PSB | PSB | PSB | PSB | PLB |
| 13-3/8 | 339.72 | 54.5 | 81.10 | 0.380 | 9.65 | PSB | -- | -- | -- | -- | -- |
| 13-3/8 | 339.72 | 61 | 90.78 | 0.430 | 10.92 | PSB | -- | -- | -- | -- | -- |
| 13-3/8 | 339.72 | 68 | 101.19 | 0.480 | 12.19 | PSB | PSB | PSB | PSB | PSB | -- |
| 13-3/8 | 339.72 | 72 | 107.15 | 0.514 | 13.06 | -- | PSB | PSB | PSB | PSB | PLB |
02

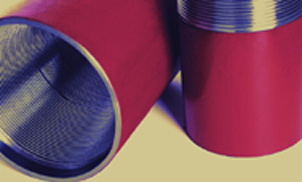

Ống khai thác API
Time Rolling cung cấp ống khai thác theo API Spec 5CT và API Spec 5B, với kích thước, khối lượng, chiều dày thành và tùy chọn mác thép liệt kê bên dưới. API Q1 là tiêu chuẩn tham chiếu kiểm soát chất lượng được công bố.
- Mã đầu ống: P — đầu trơn; N — không chồn, có ren; E — chồn, có ren.
- Dải chiều dài: R1, 6.10–7.32 m (20–24 ft); R2, 8.53–9.75 m (28–32 ft).
- Có khớp nối tiêu chuẩn API, tùy chọn khe hở đặc biệt hoặc vát mép theo đơn hàng.
Dùng bảng có thể cuộn để so sánh kích thước, mác thép và kiểu đầu ống.
| Đường kính ngoài | Khối lượng danh nghĩa (ren kèm khớp nối) | Thành ống | Mác thép và kiểu đầu ống | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N | U | ||||||||||
| in. | mm | lb./ft. | kg/m | lb./ft. | kg/m | in. | mm | J55 | L80 | N80-1 N80-Q | C90 |
| 2-3/8 | 60.32 | 4.60 | 6.85 | 4.70 | 6.99 | 0.190 | 4.83 | PNU | PNU | PNU | PNU |
| 2-3/8 | 60.32 | 5.80 | 8.63 | 5.95 | 8.85 | 0.254 | 6.45 | -- | PNU | PNU | PNU |
| 2-3/8 | 60.32 | 7.35 | 10.94 | 7.45 | 11.09 | 0.336 | 8.53 | -- | PU | -- | PU |
| 2-7/8 | 73.02 | 6.40 | 9.52 | 6.50 | 9.67 | 0.217 | 5.51 | PNU | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 7.80 | 11.61 | 7.90 | 11.76 | 0.276 | 7.01 | -- | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 8.60 | 12.80 | 8.70 | 12.95 | 0.308 | 7.82 | -- | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 9.35 | 13.91 | 9.45 | 14.06 | 0.340 | 8.64 | -- | PU | -- | PU |
| 3-1/2 | 88.90 | 7.70 | 11.46 | -- | -- | 0.216 | 5.49 | PN | PN | PN | PN |
| 3-1/2 | 88.90 | 9.20 | 13.69 | 9.30 | 13.84 | 0.254 | 6.45 | PNU | PNU | PNU | PNU |
| 3-1/2 | 88.90 | 10.20 | 15.18 | -- | -- | 0.289 | 7.34 | PN | PN | PN | PN |
| 3-1/2 | 88.90 | 12.70 | 18.90 | 12.95 | 19.27 | 0.375 | 9.52 | -- | PNU | PNU | PNU |
| 4 | 101.60 | 9.50 | 14.14 | -- | -- | 0.226 | 5.74 | PN | PN | PN | PN |
| 4 | 101.60 | 10.70 | -- | 11.00 | 16.37 | 0.262 | 6.65 | PU | PU | PU | PU |
| 4-1/2 | 114.30 | 12.60 | 18.75 | 12.75 | 18.97 | 0.271 | 6.88 | PNU | PNU | PNU | PNU |
03

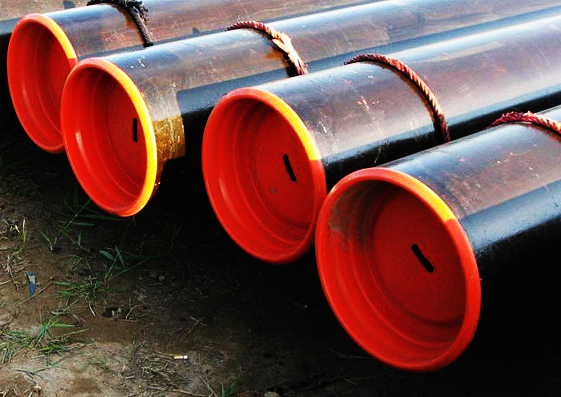

Ống dẫn API 5L và ASTM
Ống dẫn có các dạng đúc liền mạch, hàn hồ quang chìm xoắn, hàn điện trở và hàn hồ quang chìm dọc. Xem phương pháp chế tạo, đường kính, mác thép, kết nối và lớp phủ bên dưới.
| Phương pháp chế tạo | SMLS, SSAW, ERW, LSAW |
|---|---|
| Kích thước (đường kính ngoài) | 1”-80” |
| Mác thép | API 5L A, B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A106B, ASTM A53B etc. |
| Kết nối | Đầu ren, đầu trơn vát mép |
| Lớp phủ | FBE bên ngoài, 2PE/PP bên ngoài, 3PE/PP bên ngoài |
