Giàn khoan dầu khí

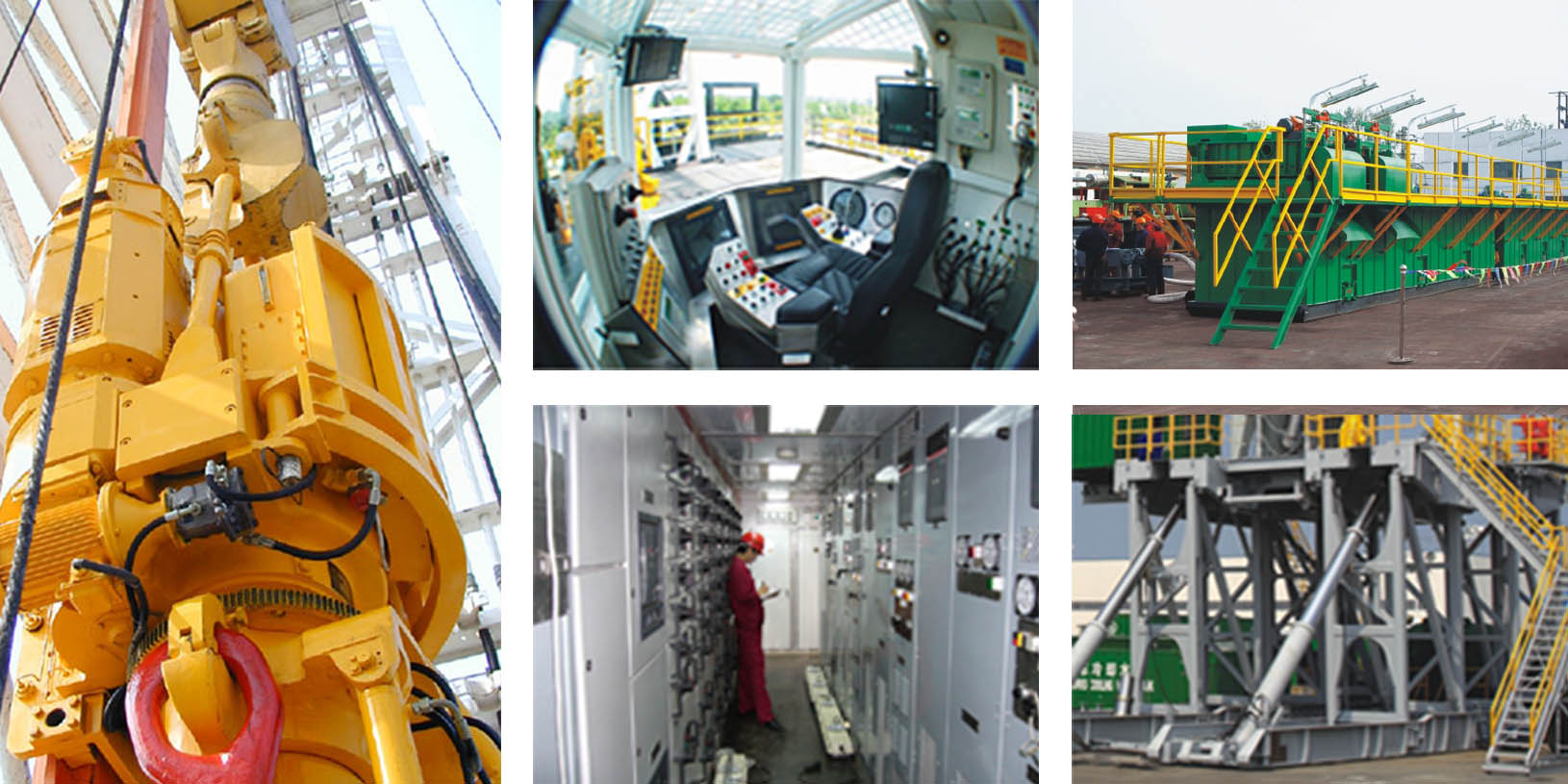

Giàn được cung cấp theo các tiêu chuẩn tham chiếu API 4F, 7K, 8C, 6A và 16C, với cấu hình chọn theo dự án.

• Tùy chọn động cơ CAT hoặc Cummins.
• Tháp kiểu K với tùy chọn khung nền dựng xoay hoặc hộp xếp chồng.
• Tời khoan dẫn động điện với phanh đĩa.
• Điều khiển điện tử tự động và điều tốc DC hoặc AC biến tần.
• Hệ thống tuần hoàn dung dịch khoan và kiểm soát giếng.
• Đầu quay top drive chọn theo thương hiệu và thông số khách hàng yêu cầu.

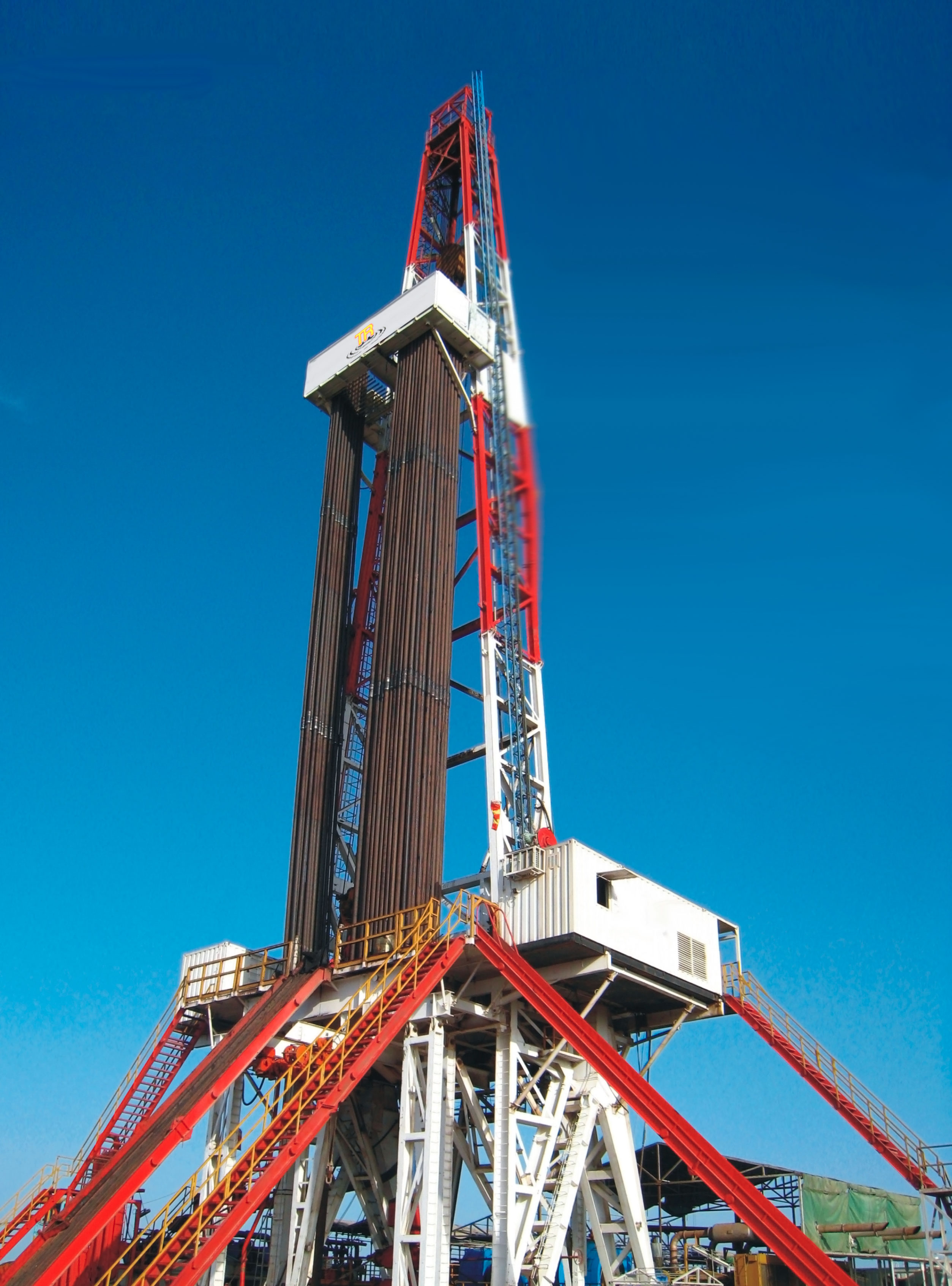

Giàn mô-đun được cấu hình cho các địa điểm ngoài khơi, sa mạc, cao nguyên và vùng cực. Tháp, tời khoan, khung nền và thiết bị liên quan được lựa chọn phù hợp với môi trường vận hành.

• Dải độ sâu khoan: 1,500–9,000 m.
• Truyền động điện, kết hợp hoặc cơ khí.
• Tháp kiểu K và khung nền kiểu hộp hoặc dựng xoay.
• Có tùy chọn đầu quay top drive.

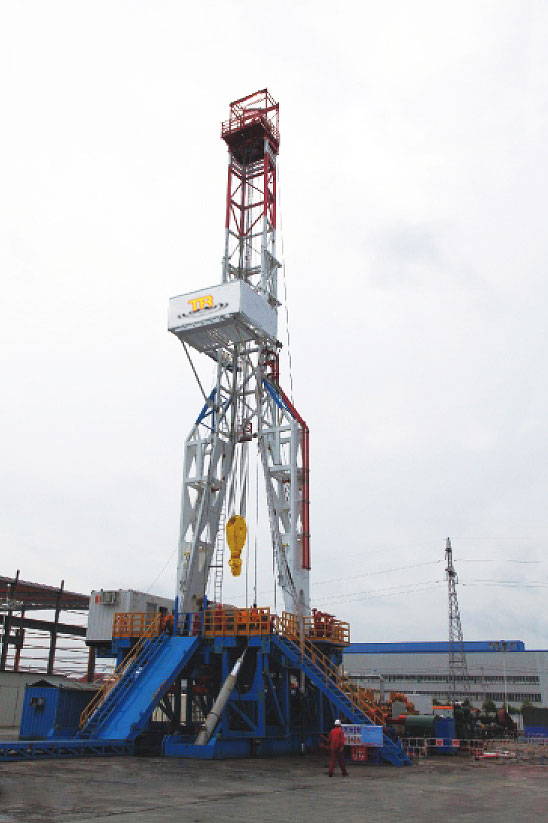

Mô-đun trên rơ-moóc và kết nối chốt giúp giảm số thao tác dựng và tháo giàn. Dòng này gồm giàn 1,000–2,000 hp cho dự án cần di chuyển thường xuyên.

• Truyền động AC biến tần.
• Tháp kiểu K nâng thủy lực, lồng kéo dài hai cấp.
• Mô-đun nối chốt được thiết kế để lắp ráp không cần cẩu.
• Hệ khoan tự động với phanh đĩa thủy lực.
• Điều khiển số với tời khoan và bàn quay dẫn động độc lập.

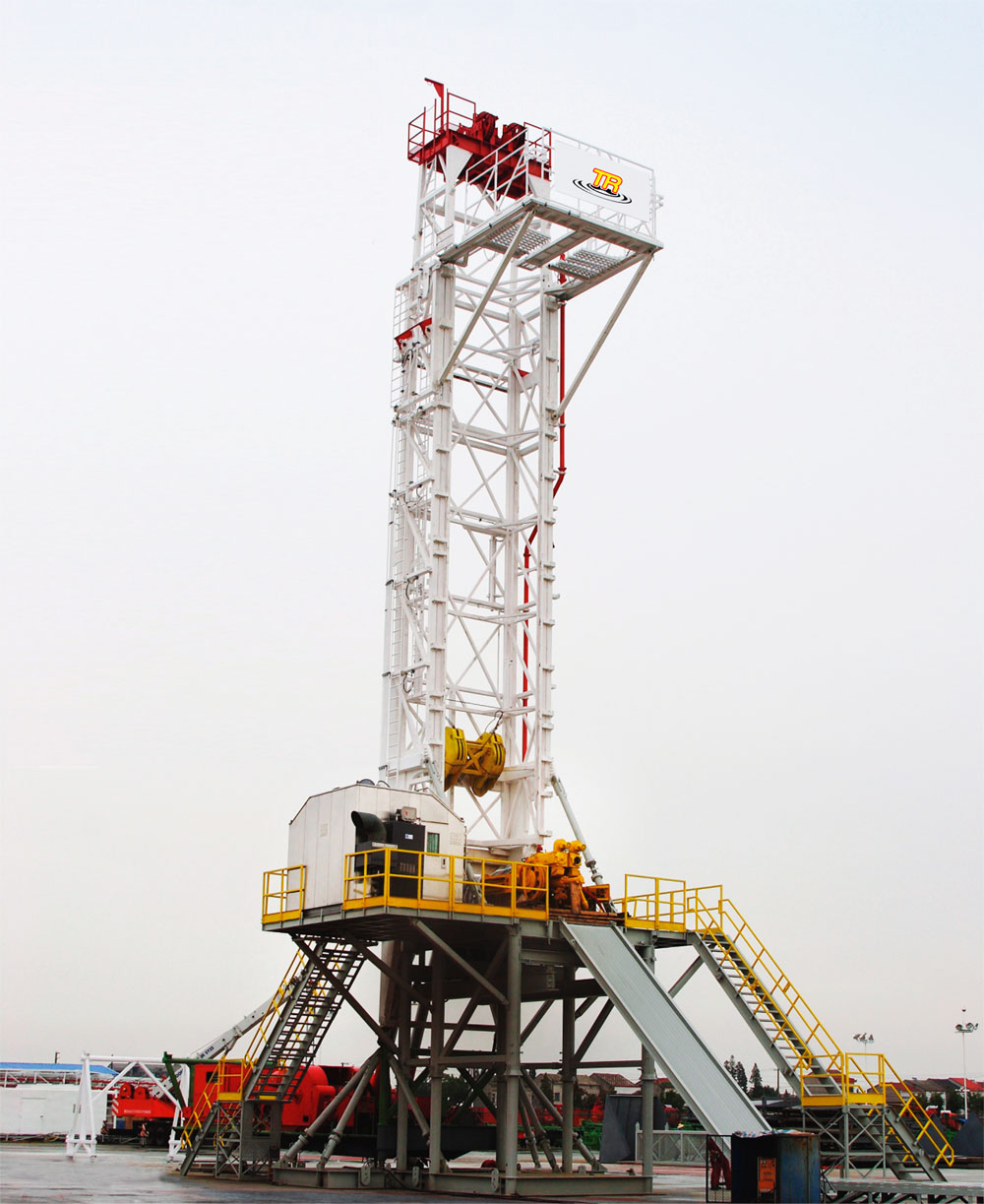

Giàn vận chuyển bằng trực thăng được thiết kế cho địa điểm xa khó tiếp cận bằng xe tải, gồm rừng mưa nhiệt đới. Kết cấu mô-đun hỗ trợ vận chuyển, lắp ráp và tháo dỡ.

• Dải độ sâu khoan: 2,000–5,000 m.
• Truyền động AC biến tần.
• Tháp kiểu K lồng kéo dài hoặc dựng xoay.
• Tùy chọn khối lượng mô-đun: 2.72, 4 hoặc 10 tấn, theo yêu cầu vận chuyển.
• Mô-đun nối chốt và thiết bị đo được lựa chọn cho điều kiện nóng, ẩm hoặc nhiệt độ thấp.

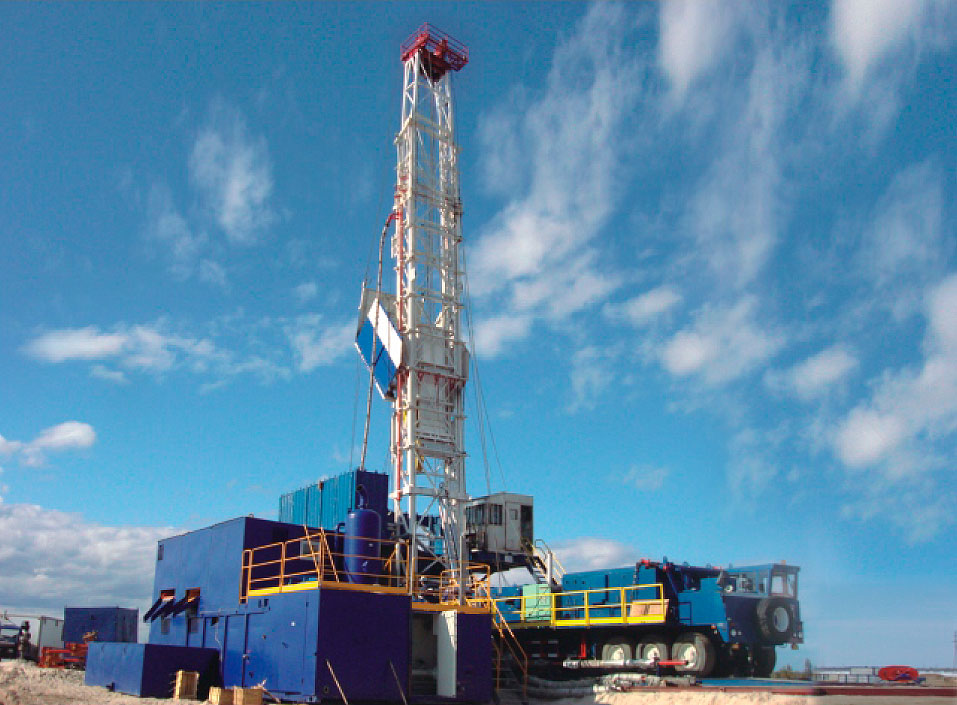

Vật liệu, quy trình hàn, gia công và nhiệt luyện được lựa chọn cho môi trường vận hành lạnh. Cấu hình gồm giàn trên bãi, mô-đun và gắn xe tải.

• Nhiệt độ vận hành: −45 đến +45°C; nhiệt độ lưu kho tối thiểu: −60°C.
• Linh kiện chịu lạnh và hỗ trợ khởi động động cơ.
• Vách chắn gió, vỏ cách nhiệt, bộ sưởi điện, sưởi không khí và điều hòa cho khu vực vận hành.
• Gia nhiệt đường ống và bộ sưởi cho đường ống tuần hoàn, hệ thống thủy lực, khí và điện.

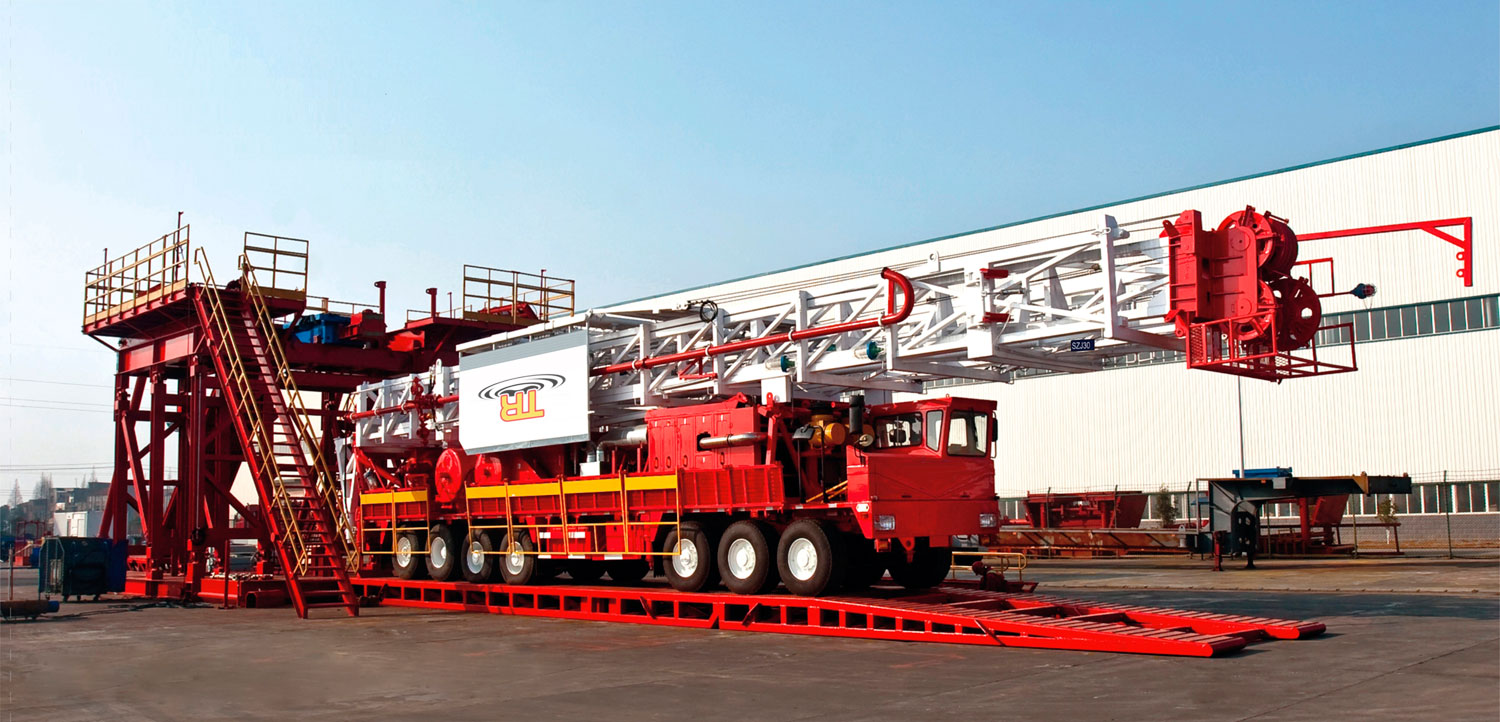

Giàn gắn xe tải có cấu hình 450, 550, 650, 750 và 1,000 hp cho giếng nông và trung bình. Thiết kế có thể điều chỉnh cho khí hậu lạnh, sa mạc và địa hình núi.

• Điều khiển điện, khí nén và thủy lực tập trung.
• Tháp API 4F.
• Tang chính với rãnh Lebus liền khối, phanh chính kiểu đai hoặc đĩa thủy lực và phanh phụ.
• Cầu xe chịu tải nặng, khung độ bền cao, trợ lực lái thủy lực và phanh hai đường ống.
• Tùy chọn đầu quay top drive và động cơ khẩn cấp.

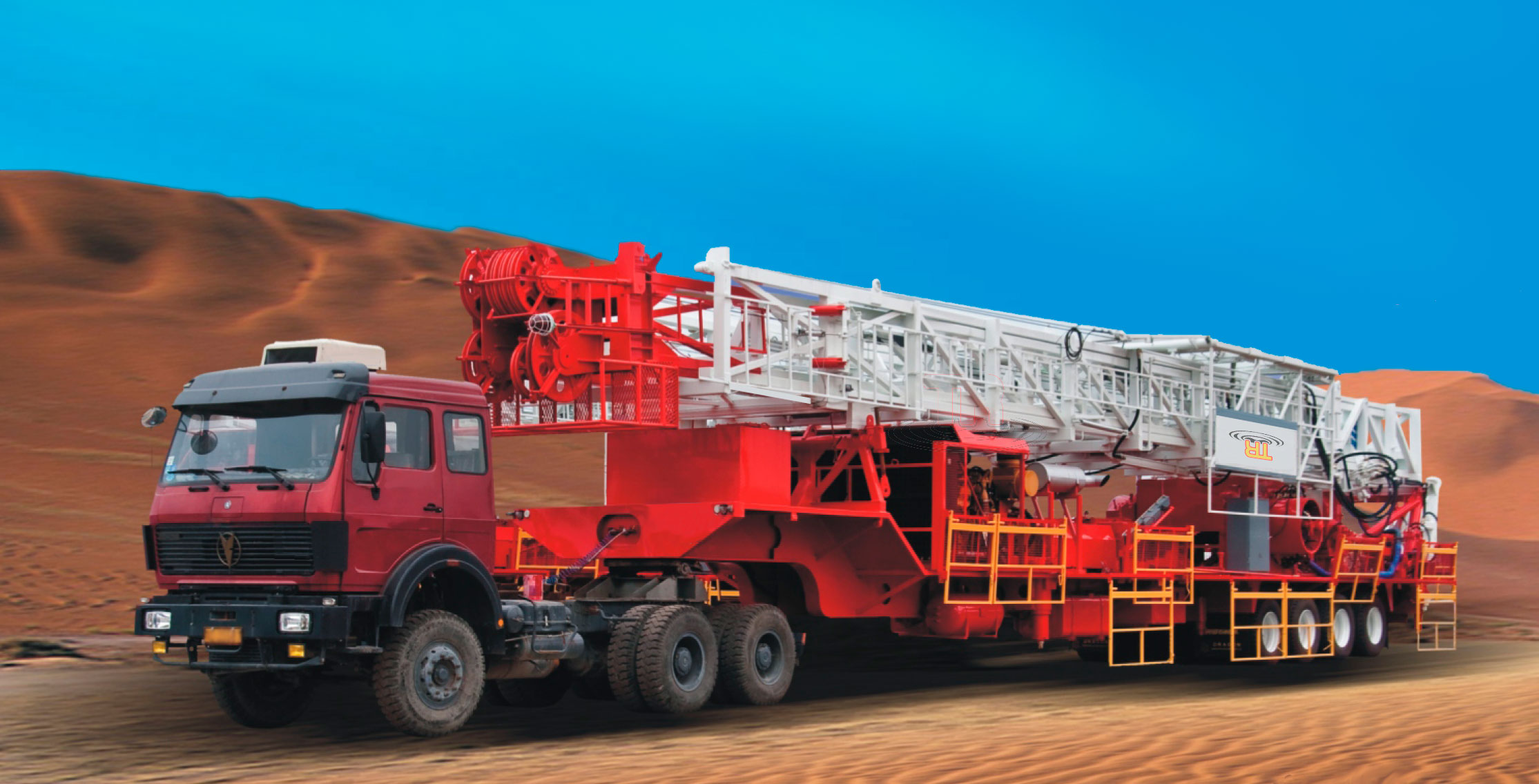

Hệ động lực, tời khoan, tháp, ròng rọc động và hệ truyền động được lắp trên sơ-mi rơ-moóc để hỗ trợ di chuyển giữa các địa điểm.

• Các dòng độ sâu có sẵn: 1,500, 2,000, 3,000 và 4,000 m.
• Giá đỡ tháp phụ hai cánh cho tải nâng cao trên giàn 4,000 m.
• Ba đường ray song song để khoan cụm giếng một hàng.
• Nhiệt độ vận hành: −45 đến +45°C; nhiệt độ lưu kho tối thiểu: −60°C.

Time Rolling thường bảo hành một năm kể từ khi lắp đặt. Chương trình hỗ trợ công bố gồm thăm hiện trường khoảng mỗi 12 tháng trong hai đến ba năm đầu, kèm hỗ trợ kỹ thuật trong các chuyến thăm.

Kỹ sư có thể đào tạo lắp đặt và vận hành tại hiện trường trong 60–90 ngày khi chạy thử ban đầu. Xác nhận phạm vi hỗ trợ và lịch trình trong báo giá dự án.
