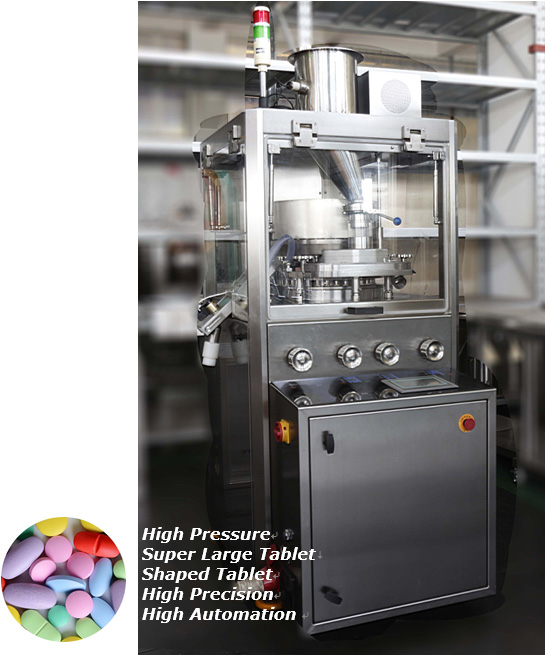

Dòng máy dập viên xoay tốc độ cao TRPT-D26 được thiết kế để có hiệu năng cao và đáng tin cậy. Kết cấu mô-đun tiêu chuẩn hóa mang lại tính kinh tế cho sản xuất dược phẩm.
Đặc điểm chính
- Tất cả bộ phận tiếp xúc sản phẩm làm từ SS316 / 304 hoặc vật liệu khác được FDA chấp thuận.
- Điều khiển PLC.
- Linh kiện chính từ các thương hiệu hàng đầu, gồm SIEMENS, SCHNEIDER và OMRON.
- Làm kín và chống bụi đáng tin cậy.
- Cửa quan sát rõ giúp ngăn nhiễm chéo.
- Có thể tháo các bộ phận dễ dàng để bảo trì.
- Tiếp cận 360 độ để quan sát và làm sạch.

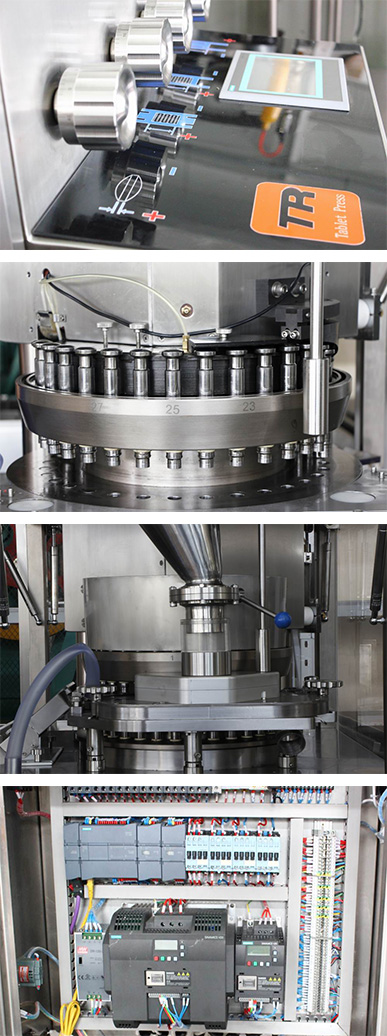

Hệ thống nén viên
Nén sơ bộ và nén chính sử dụng thiết kế năm trụ nhỏ gọn, chống biến dạng dưới tải cao, hỗ trợ vận hành ổn định lâu dài, nâng độ chính xác khối lượng viên và kiểm soát độ cứng.
Hệ thống cấp liệu cưỡng bức
Hai bộ trộn cải thiện dòng hạt để cấp liệu chính xác cho máy dập viên.
Điều khiển tự động khối lượng viên
Máy dòng TRPT-D sử dụng hệ điều khiển PLC với giao diện POD để tự động giám sát và điều khiển độ lệch khối lượng viên.
Hệ thống điện
Phương pháp điều khiển tiên tiến và linh kiện điện đáng tin cậy từ các nhà cung cấp hàng đầu bảo đảm điều khiển theo chương trình và bảo vệ liên động.
Bôi trơn trung tâm
Hệ thống bôi trơn áp lực tự động gián đoạn vận hành ở lưu lượng thấp, sử dụng bơm trung tâm và bộ phân phối chính xác cao.
Dữ liệu kỹ thuật TRPT-D26
| Thông số | Giá trị |
|---|---|
| Cối và chày | 26 bộ |
| Loại chày cối | D |
| Lực nén sơ bộ | 30 kN |
| Lực nén tối đa | 100 kN |
| Đường kính viên tối đa | 25 mm |
| Độ dày viên tối đa | 10 mm |
| Độ sâu nạp liệu tối đa | 20 mm |
| Đường kính cối | 38.1 mm |
| Đường kính chày | 25.35 mm |
| Tốc độ quay | 110 rpm |
| Năng suất | 171 600 viên/h |
| Điện áp / tần số | 380 V / 50 Hz |
| Công suất động cơ chính | 7.5 kW |
| Kích thước | 820 × 1100 × 1750 mm |
| Khối lượng | 1600 kg |

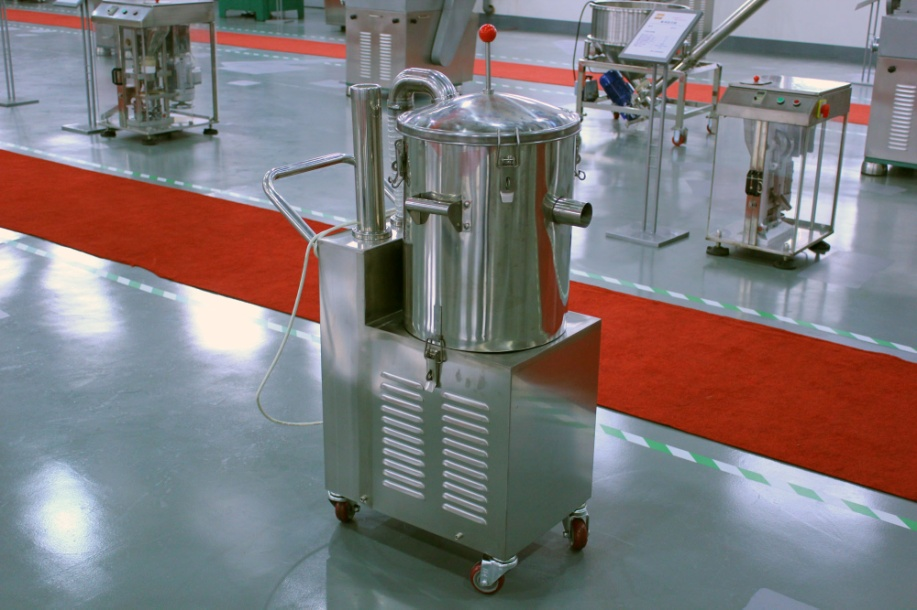

Máy thu bụi TRCJ-1.1
Dùng để loại bụi khỏi thiết bị và máy dập viên trong môi trường sản xuất dược phẩm, thực phẩm, hóa chất và các ngành công nghiệp khác. Tất cả bộ phận tiếp xúc sản phẩm làm bằng thép không gỉ.
| Thông số | Giá trị |
|---|---|
| Lưu lượng khí hút | 360 m³/h |
| Độ chân không tối thiểu | 19 500 Pa |
| Tổng công suất | 1.1 kW |
| Kích thước | 700 × 460 × 1030 mm |
| Khối lượng | 70 kg |

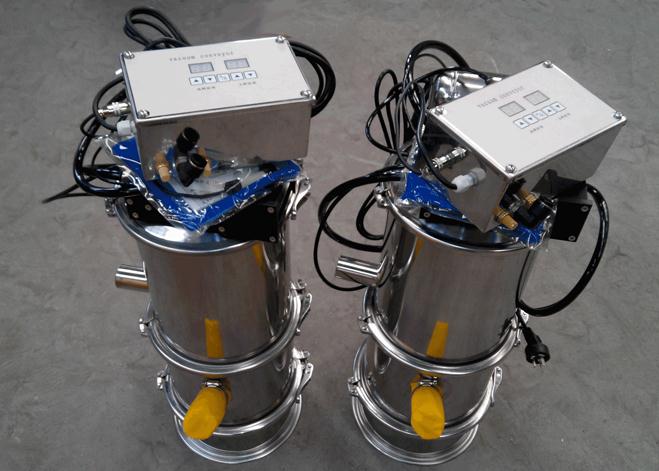

Phễu nạp chân không TRVC-1
Hệ thống vận chuyển chân không thế hệ ba này sử dụng bơm ejector nhiều tầng và bộ lọc kim loại. Hệ thống xử lý bột, hạt và tiêu tán tĩnh điện.
Đặc điểm TRVC-1
- Dẫn động bằng khí nén.
- Phù hợp tiêu chuẩn GMP.
- Ngăn phân tầng bột và hạt.
- Bộ lọc hợp kim titan không nhăn hoặc bị mòn.
- Loại bỏ tĩnh điện.
- Làm từ vật liệu không độc và chống ăn mòn.
- Ngăn nhiễm chéo.
- Vật liệu không bám vào bề mặt trong của bộ vận chuyển.
- Điều khiển thông minh và mức tự động hóa cao.
- Thiết kế mô-đun giúp dễ làm sạch và tháo lắp.
| Thông số | Giá trị |
|---|---|
| Năng suất cấp liệu | 350 kg/h |
| Áp suất khí | 0.6 MPa |
| Lượng khí tiêu thụ | 180 L/min |
| Kích thước | Đường kính 140 × 560 mm |
| Khối lượng | 35 kg |

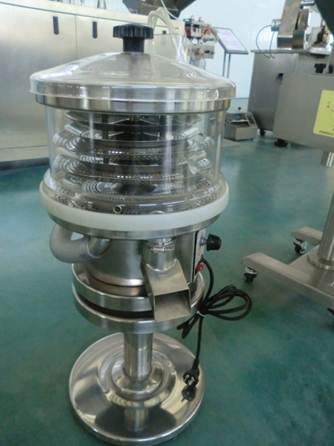

Máy khử bụi viên TRFQ-300
TRFQ-300 là thiết bị phụ trợ cho máy dập viên tốc độ cao. Máy loại bỏ bột bám trên bề mặt viên trong quá trình nén và được sử dụng rộng rãi trong ngành hóa chất, dược phẩm và thực phẩm. Máy cũng vận chuyển viên, miếng thuốc hoặc hạt. Kết nối với bộ hút hoặc máy thổi giúp tăng hiệu quả. Máy có độ ồn thấp và dễ bảo trì.
| Thông số | Giá trị |
|---|---|
| Năng suất | 550 000 viên/h |
| Độ ồn tối đa | 82 dB |
| Khoảng cách khử bụi | 3 m |
| Áp suất | 0.2 MPa |
| Kích thước | 410 × 410 × 880 mm |
| Khối lượng | 35 kg |

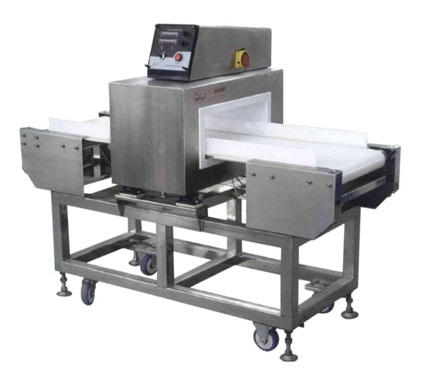

Máy dò kim loại TRTF-II
Máy dò kim loại này phát hiện tạp chất kim loại và có thể dùng trong dây chuyền sản xuất viên nén.
| Thông số | Giá trị |
|---|---|
| Độ nhạy với kim loại sắt (Fe) | Đường kính 1.0 mm |
| Độ nhạy với thép không gỉ (s.s.) | Đường kính 2.0 mm |
| Chiều rộng kiểm tra | 400 mm |
| Chiều cao kiểm tra | 150 mm |
| Công suất động cơ | 1.5 kW |
| Kích thước | 1300 × 830 × 1000 mm |
| Khối lượng | 300 kg |
